Dupa incheierea primului razboi mondial erau inca imposibil de fabricat din punct de vedere legal tuburi radio pentru vanzarea catre public, deoarece dreptul de detinere a tehnologiei de fabricatie era disputat prin procese juridice de catre doua companii concurente, in scopul obtinerii brevetelor; brevetul Fleming Valve era detinut de American Marconi Co., iar brevetul DeForest pentru inventia tubului cu trei electrozi (inventia grilei) era licentiat pentru Western Electric. Un acord temporar a permis companiei Moorhead sa produca legal tuburi pe o baza limitata, dar a fost necesara o solutie pe termen lung.

Formarea Radio Corporation of America (RCA) a fost aranjamentul prin care acest conflict a fost rezolvat, iar productia de tuburi radio putea continua. Introducerea tuburilor UV-200 (detector) si UV-201 (amplificator) de catre RCA la sfarsitul anului 1920 a permis literalmente sa fie lansat boom-ul radio al anilor 1920. Aceste tuburi au fost fabricate pe teritoriul Statelor Unite ale Americii in perioada Decembrie 1920 si Septembrie 1922, avand mediul din argon si filament din tungsten pur, care solicita un curent de 1 Amper, pe timpul functionarii luminand ca un bec.

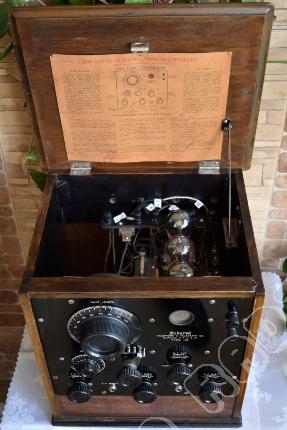

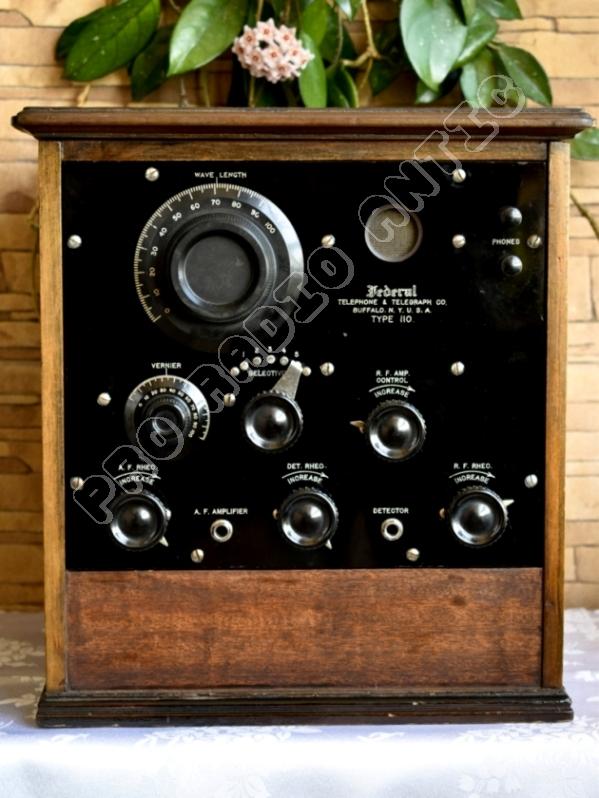

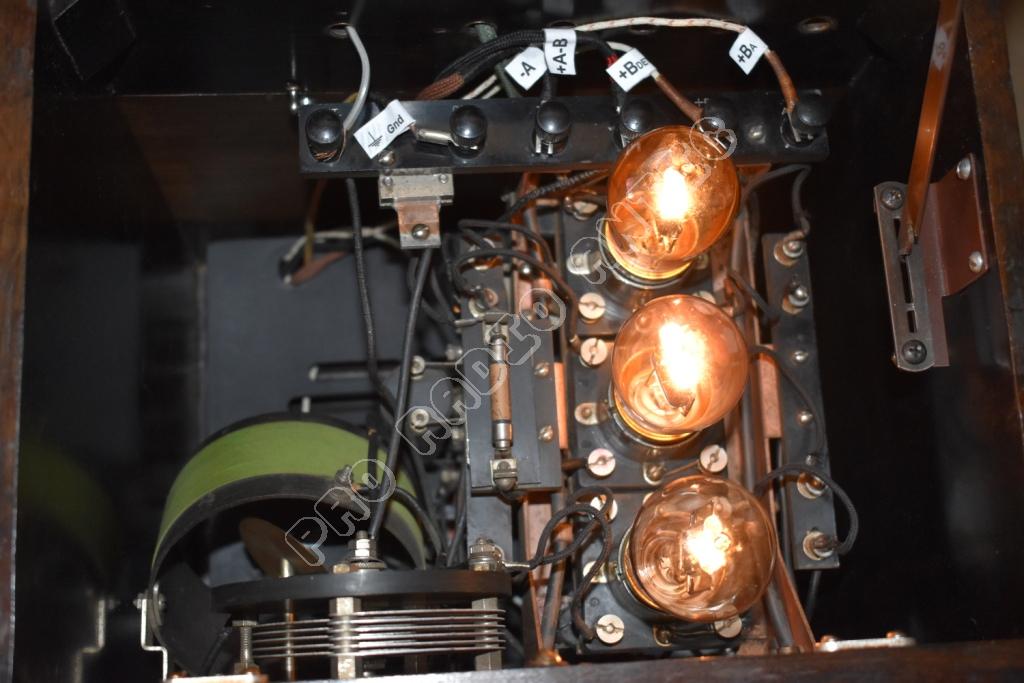

Aparatul radio Federal 110, prezentat in colectie, functioneaza utilizand trei tuburi din seriile enuntate mai sus, oferind un magnific spectacol de tehnologie retro.

Aparatul a fost fabricat in anul 1923 si, dupa cum este si denumit, a fost fabricat de catre firma  Federal Telephone & Telegraph, companie fondata in anul 1909 si  la care a lucrat insusi inventatorul triodei, Lee DeForest, in perioada 1911-1913.

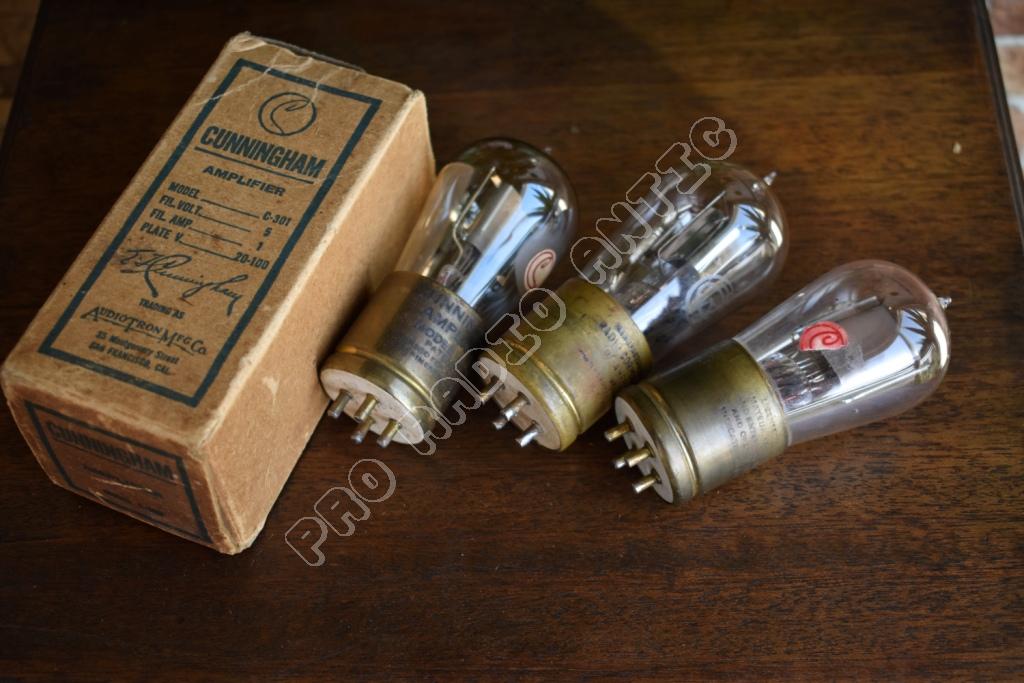

Schema electrica este structurata pe trei etaje: amplificator de radiofrecventa, detector si amplificator de joasa frecventa. Tuburile pot fi inlocuite cu tuburi din generatiile mai noi care au aparut incepand cu anul 1925 si au pastrat modelul de culot, dar au beneficiat de evolutia tehnologiei de fabricatie (seriile UX produse de RCA, respectiv CX produse de Cunningham). Astfel, aceste tuburi au fost vidate, iar oxigenul rezidual a fost eliminat din tub dupa sigilarea bulbului prin utilizarea unui strat absorbant din magneziu - cunoscut si sub numele de ’getter‘ - cel care da aspectul argintiu al sticlei. Filamentele au fost produse din tungsten thoriat, consumul scazand in acest fel de la 1 A la 0,25 A.

Prin utilizarea acestor tuburi am remarcat o imbunatatire a nivelului si a calitatii semnalului receptionat.

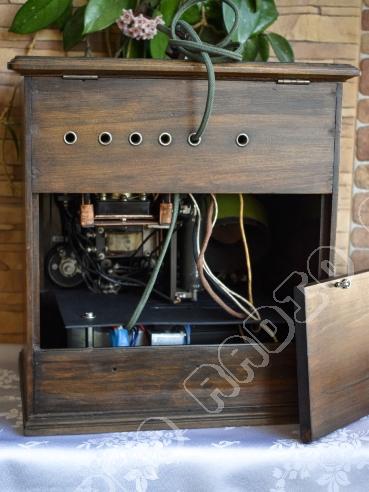

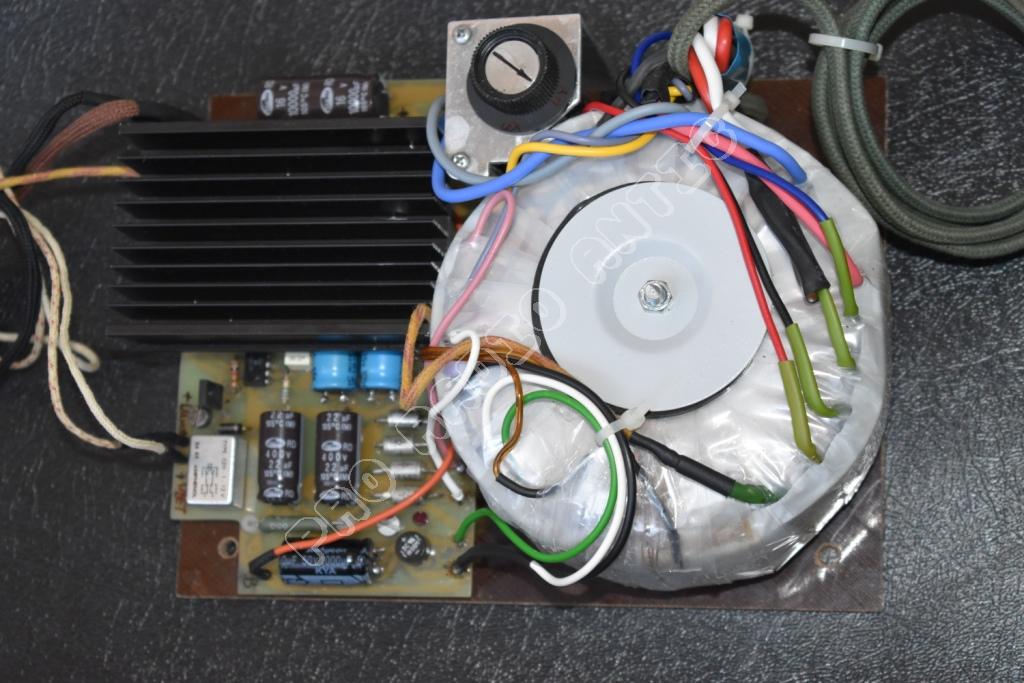

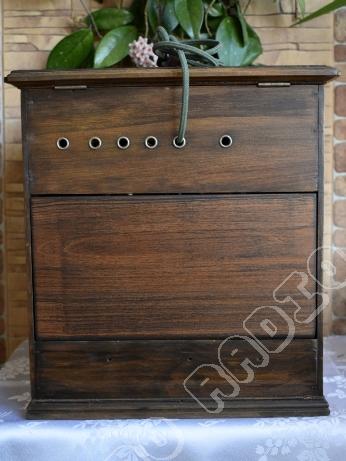

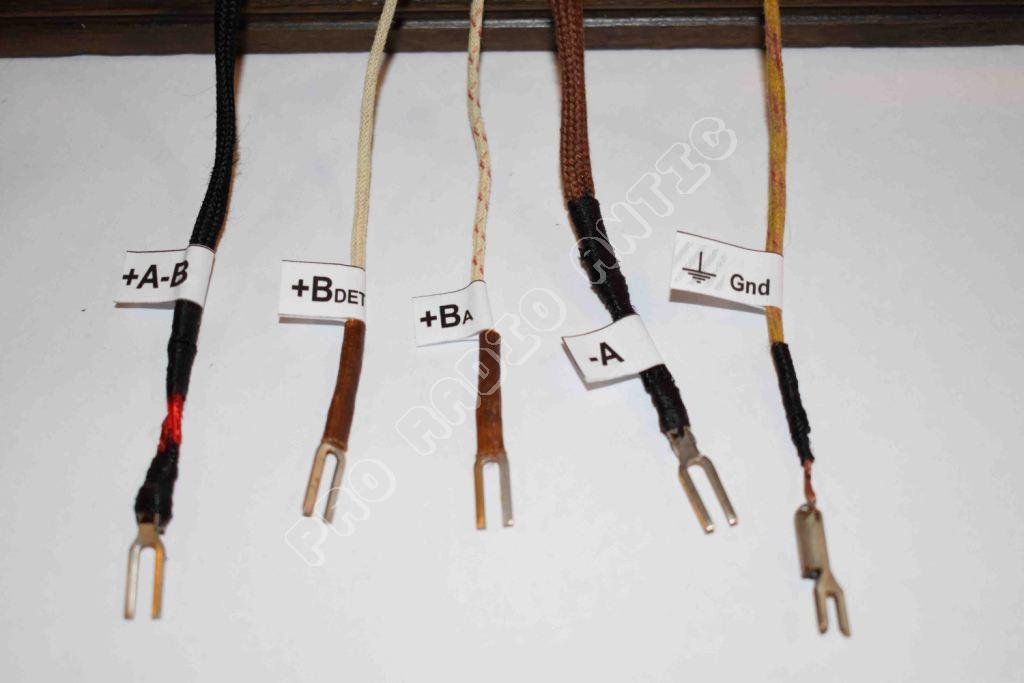

Dupa repunerea in functiune si restaurarea aparatului, am decis constructia unei surse de alimentare dedicate (foto), avand filtraj crescut si intarzierea aplicarii tensiunilor anodice, pe care am amplasat-o in partea inferioara a aparatului in spatiul disponibil existent, mascata de peretii laterali. In partea superioara a sursei am prevazut un capac de separatie fata de sasiu, cu rol de mascare a acesteia in scopul de a nu contrasta cu elementele de epoca si asigurand in acelasi timp spatiul necesar circulatiei aerului in vederea racirii.

Radio Federal 110 este o piesa reprezentativa pentru prima generatie de lampi produse in serie, foarte apropiate din punct de vedere constitutiv de modelul inventat de catre Lee De Forest si in acelasi timp un model de tehnologie radio a anilor 1920.

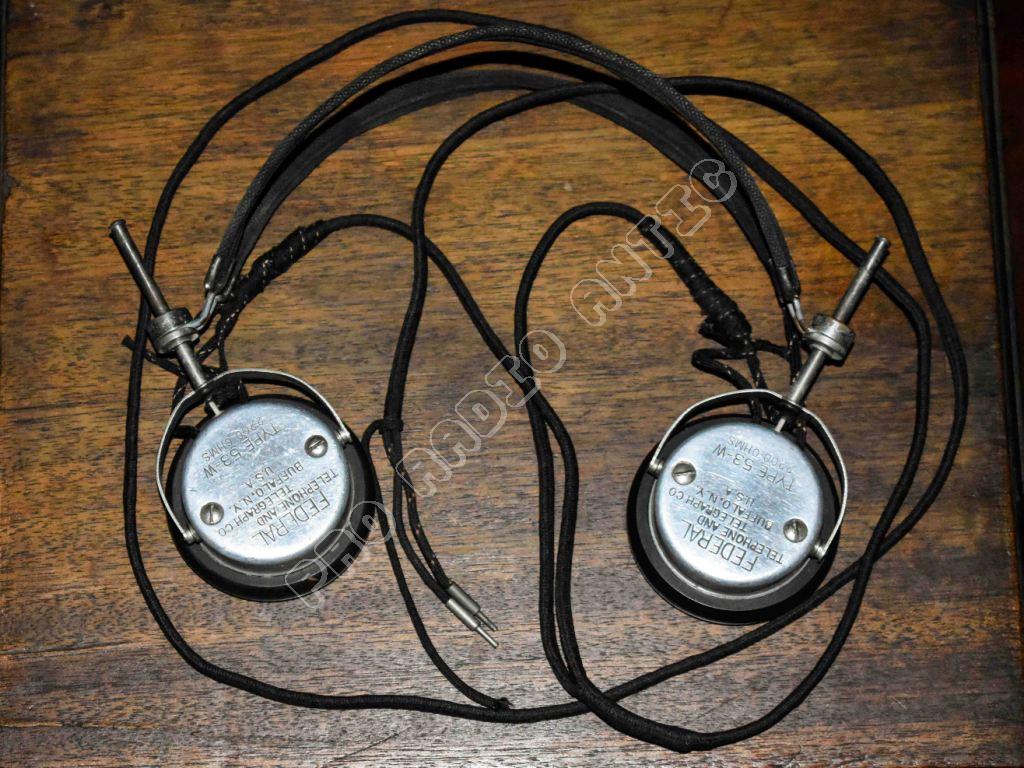

Completarile aparatului cu cele doua seturi de lampi, fisa jack de pornire, dar si cu alte elemente, le-am realizat in timp, dupa mai multe cautari si eforturi. Odata cu adaugarea in colectie a castilor originale de aceeasi marca - Federal (foto), intregirea setului a fost îndeplinita.

Va multumesc pentru vizualizare.
