Este greu de crezut, dar imaginile care insotesc aceasta prezentare sunt imagini unice in nemarginirea internetului... Nume consacrate in lumea colectiilor radio nu au reusit sa afiseze despre acest aparat - cel putin pana la data acestei postari - mai mult decat scheme, brosuri ori reclame de epoca, pana si acelea continand relevee grafice si nu imagini ale obiectului fizic... Atat...

Modelul este cu mare probabilitate un model dintre cele disparute. Iar  complexitatea automaticii, axata totalmente pe electromencanica, dar si pe o conceptie ce a tintit cu mult mai departe decat posibilitatile tehnologice ale epocii, este posibil ca in timp sa fi condus la renuntarea multor detinatori de a mai incerca resuscitarea si pastrarea acestor aparate.

Ma consider binecuvantat pentru ca am intrat in posesia acestei raritati si ca in ciuda multor lipsuri si vicisitudini am avut sansa de a-l repune in functiune si a ma bucura de insufletirea lui, precum mesterul  Geppetto de Pinocchio.

Remarc faptul ca aparatul este o lucrare de pionierat in ceea ce priveste istoricul automatizarilor in tehnica radioreceptiei, situata la nivelul anilor 1938, ceva mai sus ca nivel si conceptie fata de anumite incercari de memorare mecanica a unor posturi, tot din perioada epocii respective (cum ar fi la Philips 905X).

Chiar daca unele posturi de radio si-au incetat  emisia pe frecventele pentru care automatica acestui aparat a fost conceputa, acul de scala urmareste cu acuratete numele oraselor inscrise pe sticla scalei pentru posturile prestabilite a fi gasite automat, si - mai mult decat atat, postul national de radio - Bucuresti (855 kHz - programul denumit actualmente ”Romania Actualitati“) - inca poate fi receptionat conform acestei automatici proiectate si construite in anul 1938 !

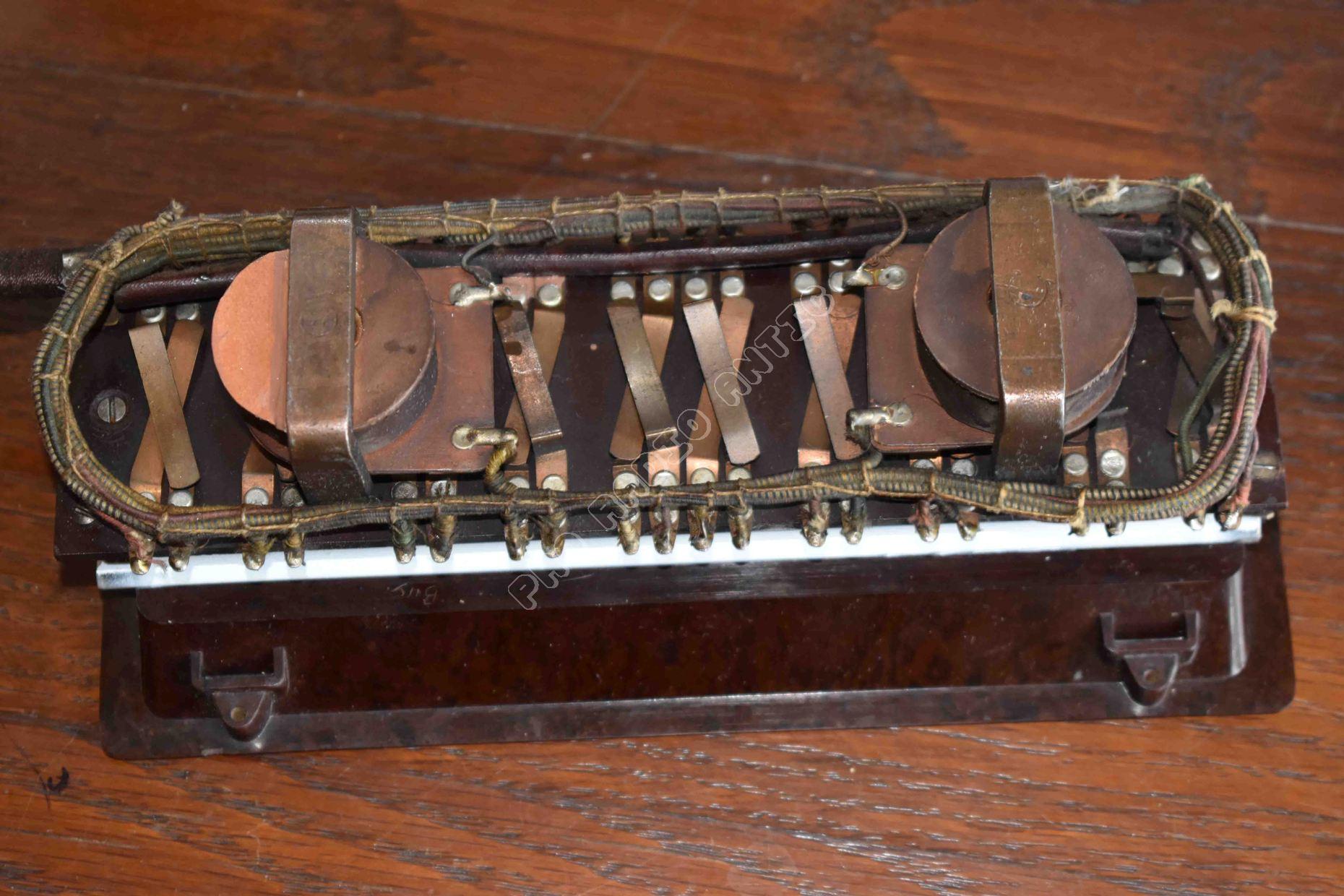

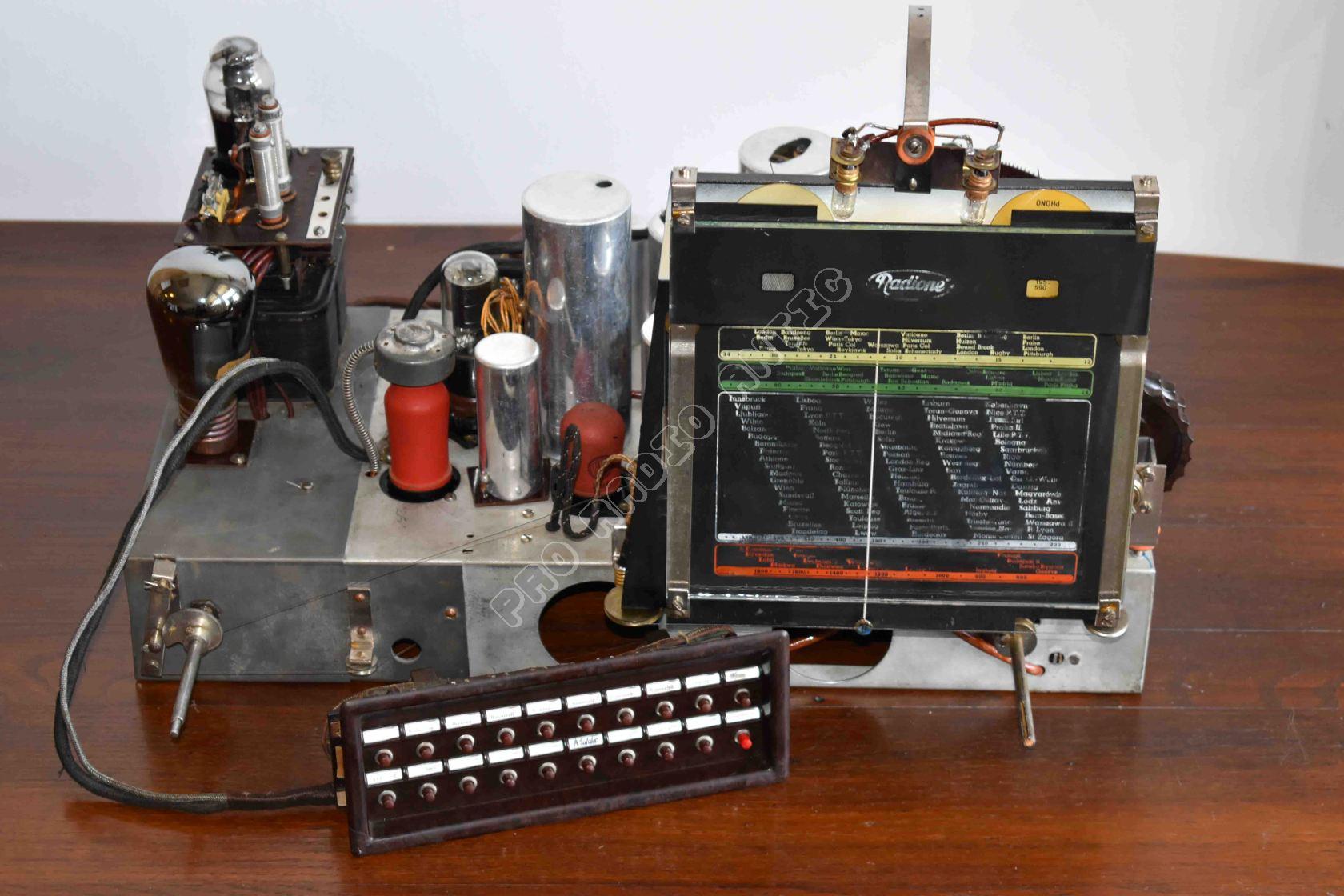

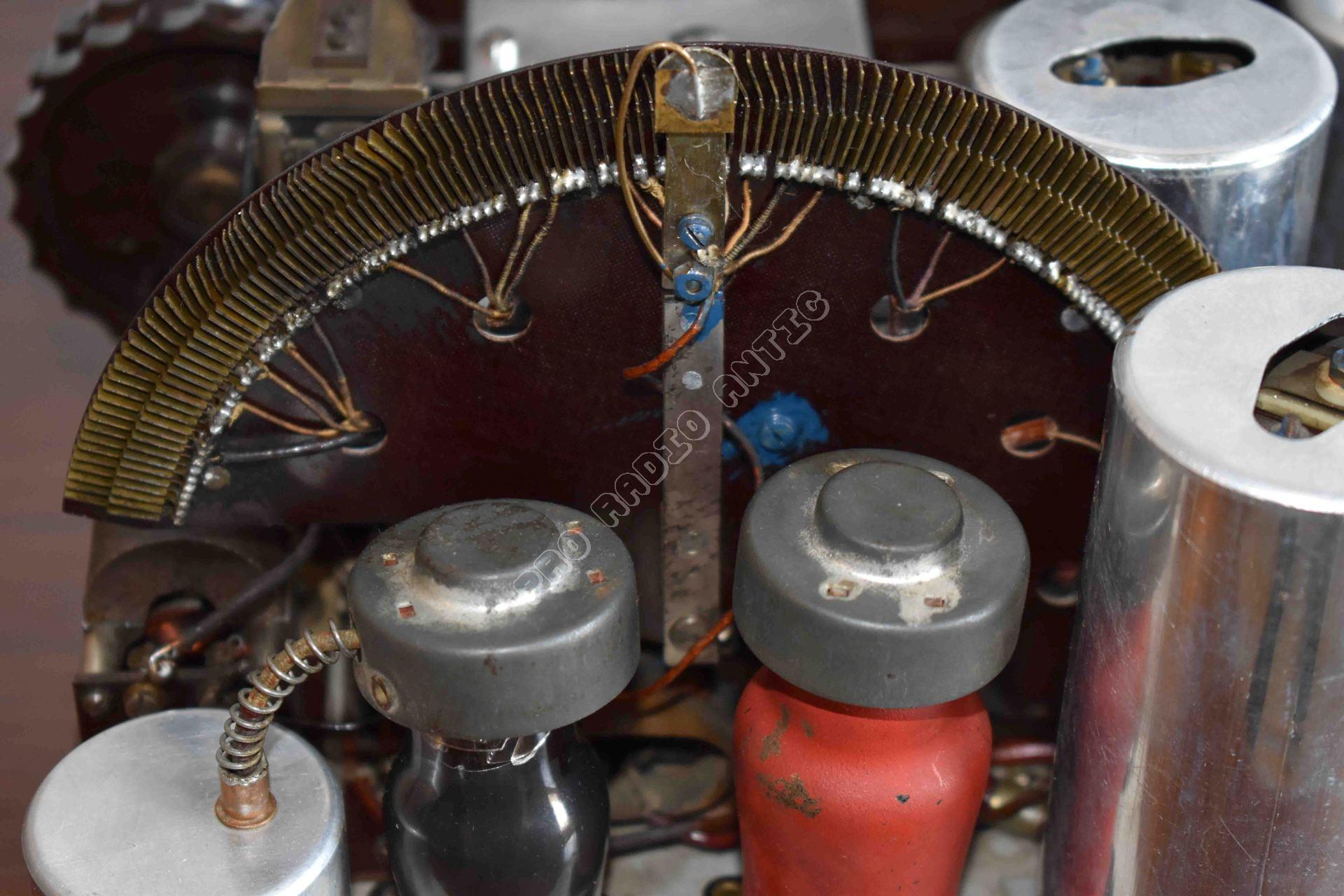

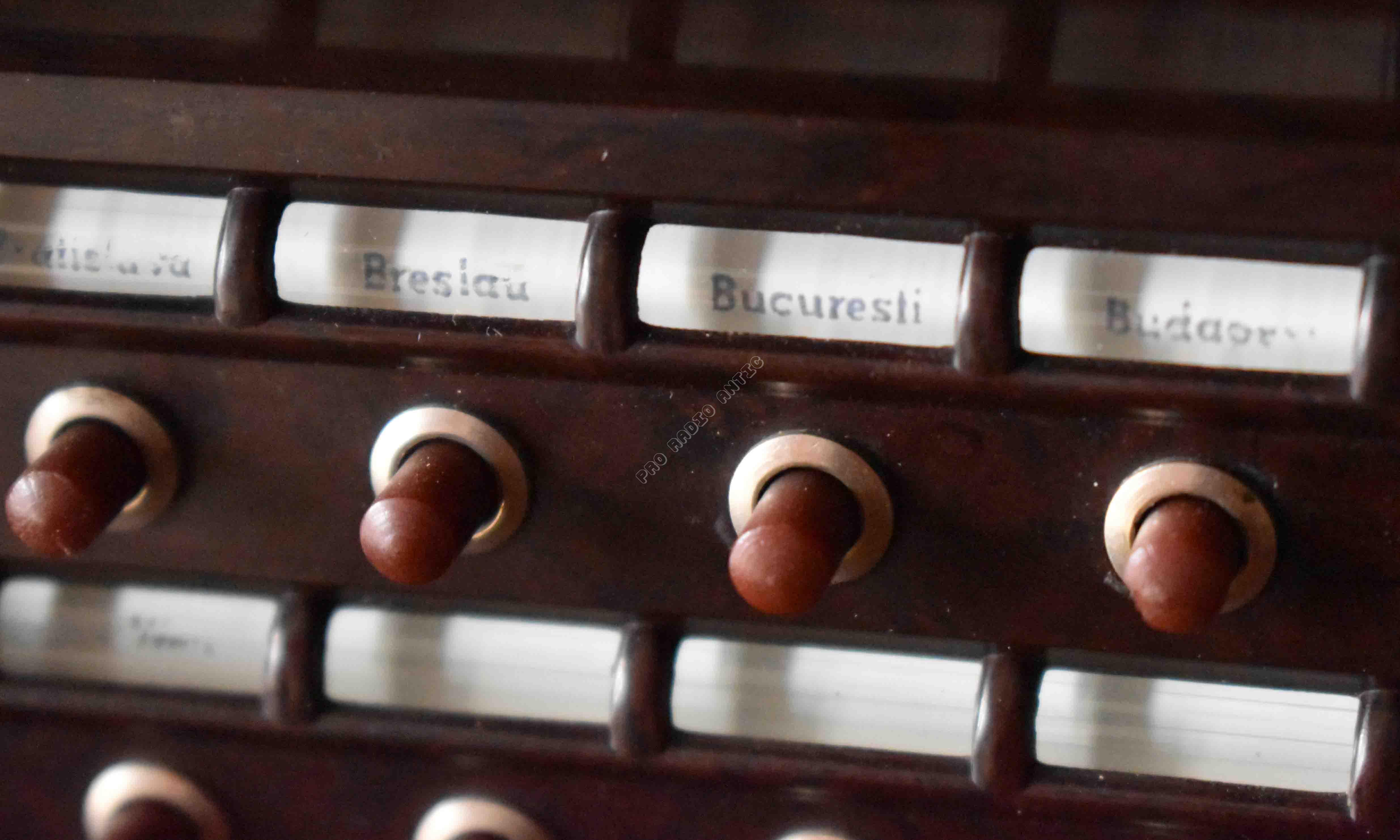

Modul de acord automat pentru un numar de frecvente cuprinse intr-o lista de 20 de posturi prestabilite este descris pe scurt in cele ce urmeaza. Mecanismul scalei si rotorul condensatorului variabil sunt actionate cu ajutorul a doua roti din bachelita,  cuplate intre ele printr-un mecanism de demultiplicare. Acestea pot fi  rotite manual sau automat. Daca nu a fost apasat vreun buton de acord pe un post prestabilit, sau daca o cautare automata s-a incheiat, atunci se poate efectua acordul manual.  Conceptia modului de selectie automata a posturilor a avut la baza impartirea pozitiei unghiulare a rotorului condensatorului variabil in cca 160 de puncte de contact, dispuse echidistant pe un semicerc  parcurs de un cursor cu bila, dispus pe acelasi ax cu axul condensatorului. Dintre aceste puncte de contact, doar o anumita parte au fost conectate la tastatura, conform cerintelor de presetare ale unor anumite frecvente dintr-o anumita lista a producatorului. La actionarea unui buton pt cautarea unui post prestabilit, un releu electromagnetic memoreaza comanda si mentine butonul apasat, in timp ce un  alt releu face cuplajul mecanic dintre motorul electric si roata demultiplicatoare, transmitand miscarea de rotatie pentru cautarea postului. Odata cu axul condensatorului variabil se deplaseaza si cursorul traductorului de pozitie, care va determina eliberarea releelor electromagnetice in momentul in care cursorul va gasi lamelele de contact corespunzatoare butonului apasat, respectiv pozitia pt care postul prestabilit este receptionat. Aceasta este descrierea principiala a mecanismului de acord automat pe un post prestabilit. Schema fizica necesita insa o abordare ceva mai laborioasa.

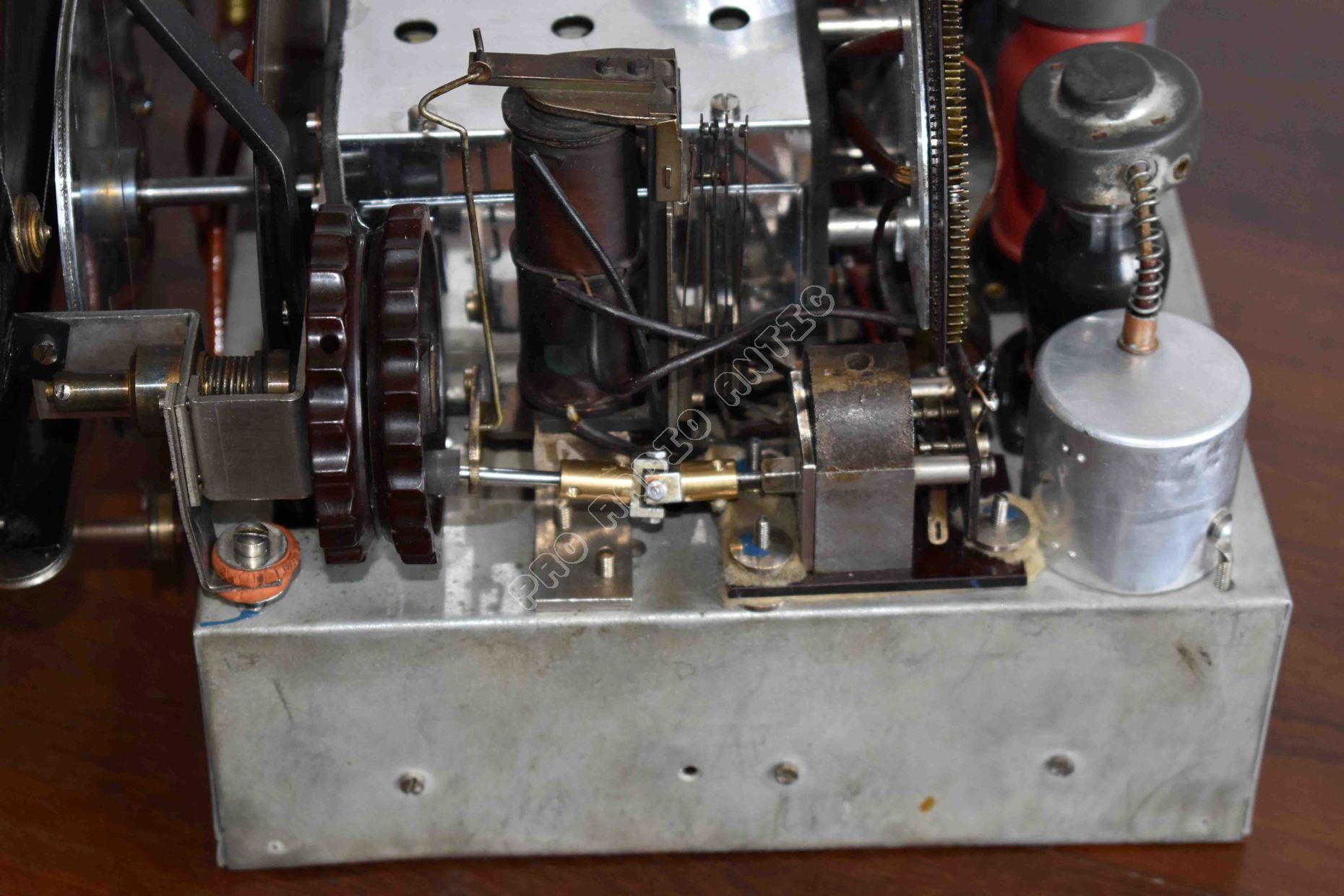

In cadrul restaurarii a trebuit sa reconsider modul de transmitere a miscarii de la motor, prin parghia releului de cuplare, la rola de actionare. Din lipsa de material documentar (schema de executie), nu am putut decat sa anticipez cerinta, asa incat am adoptat solutia unui cuplaj cardanic, desi am convingerea ca mecanismul original ar fi fost de o facura mult mai simpla si mai putin fiabila (posibil transmisie cu arc), mecanism pe care cred ca ar fi fost mult mai dificil sa il realizez in contextul flanselor de adaptare realizate pe utilaje aschietoare de mecanica fina.

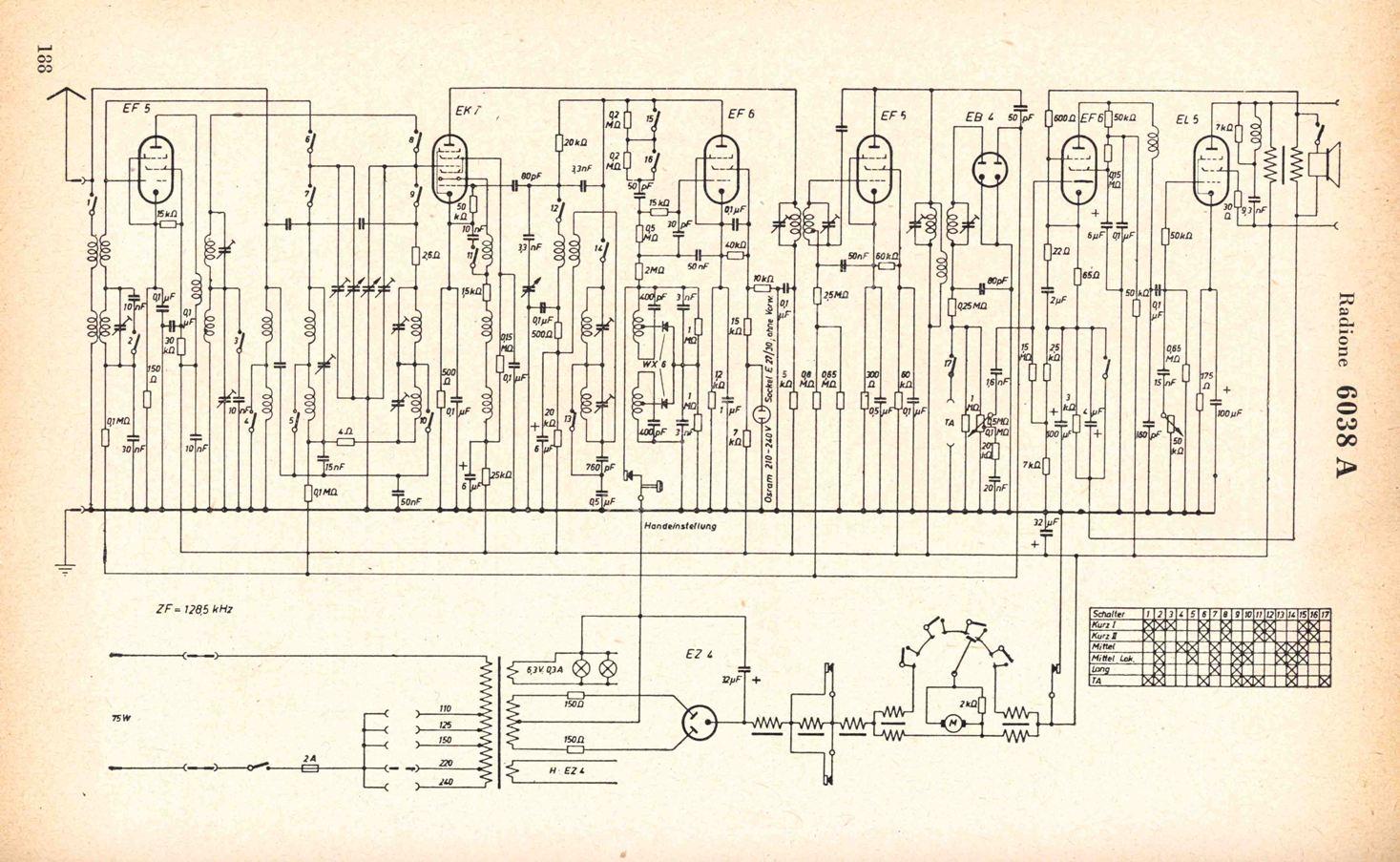

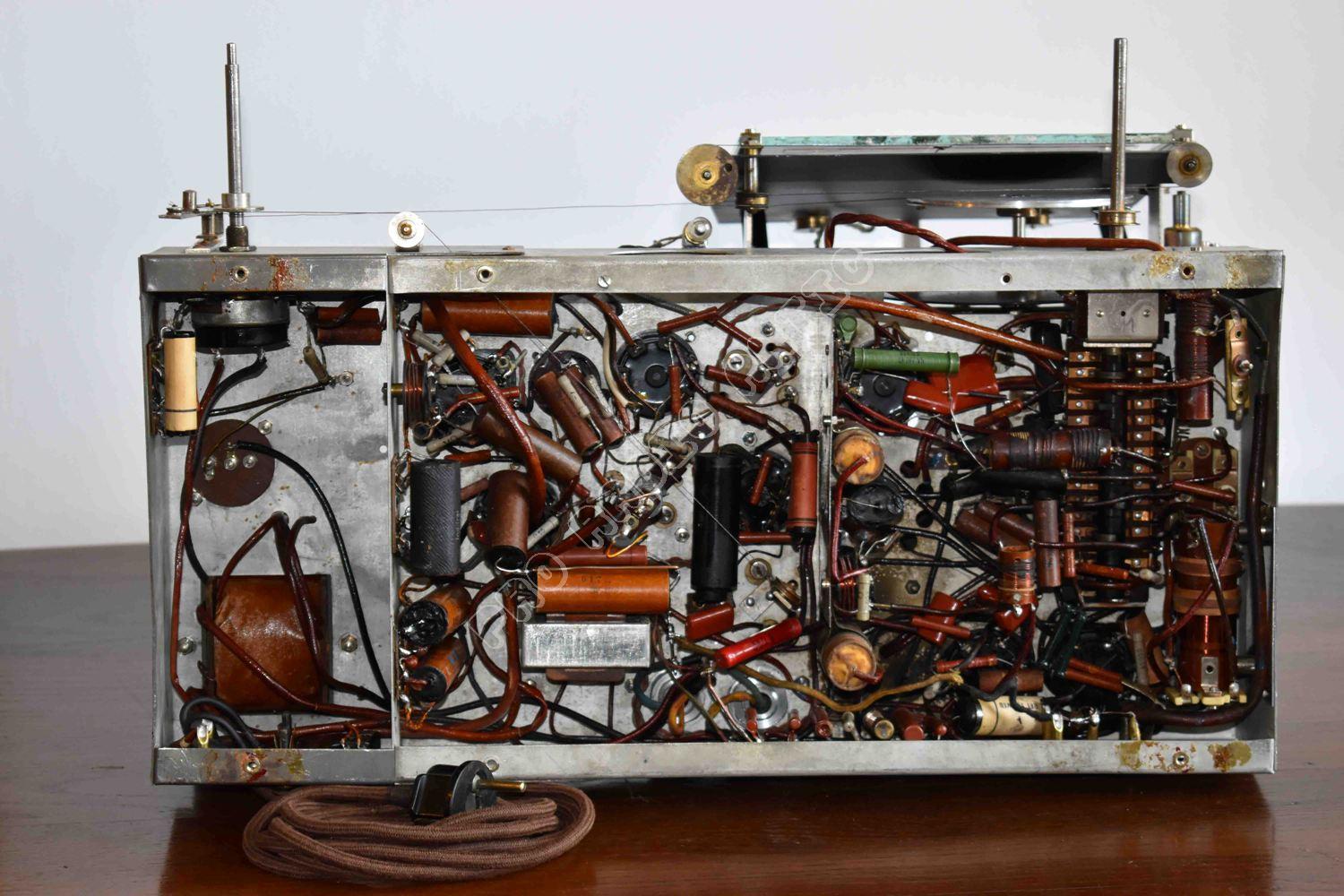

Din punct de vedere a schemei electrice radioreceptorul este o superheterodina clasica. In decursul existentei sale schimbatorul de frecventa cu octoda, a fost modificat intr-unul cu heptoda plus trioda configurata ca heterodina separata. Montajul a presupus modificari minore asupra contactelor soclului original, care nu a necesitat inlocuire, fapt pentru care am preferat sa il las si in continuare astfel, asta si datorita performantelor crescute ale acestui tip de schimbator de frecventa.

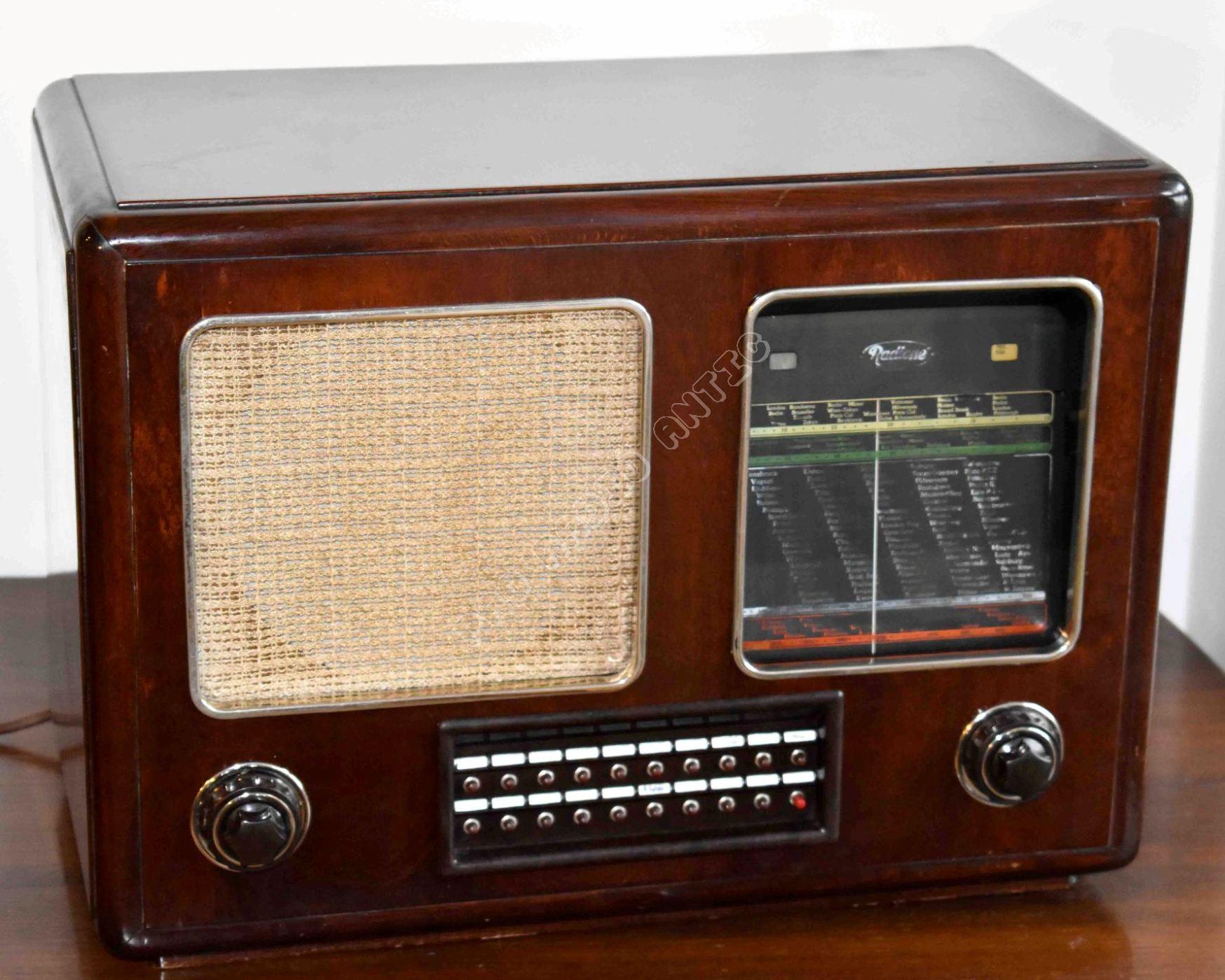

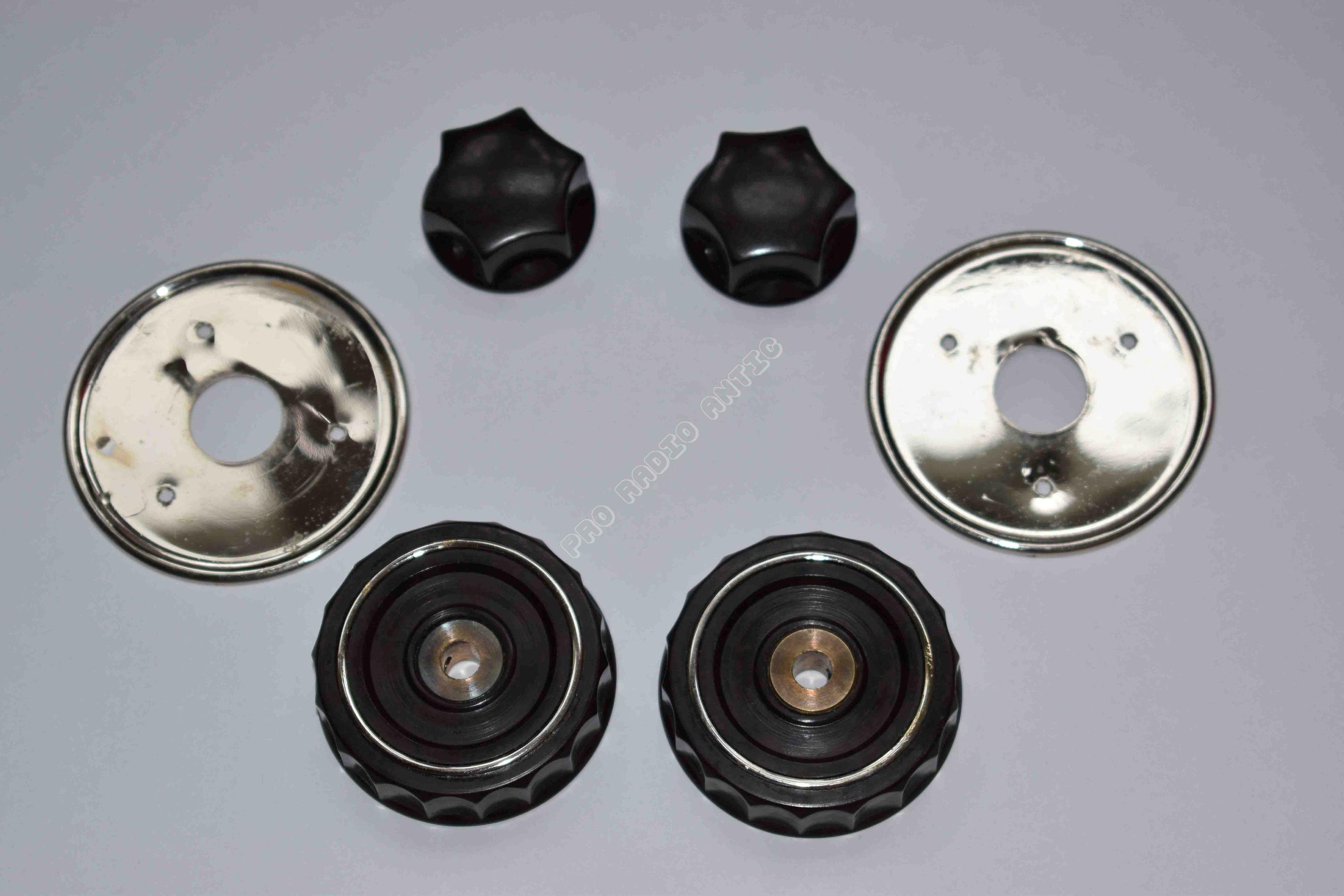

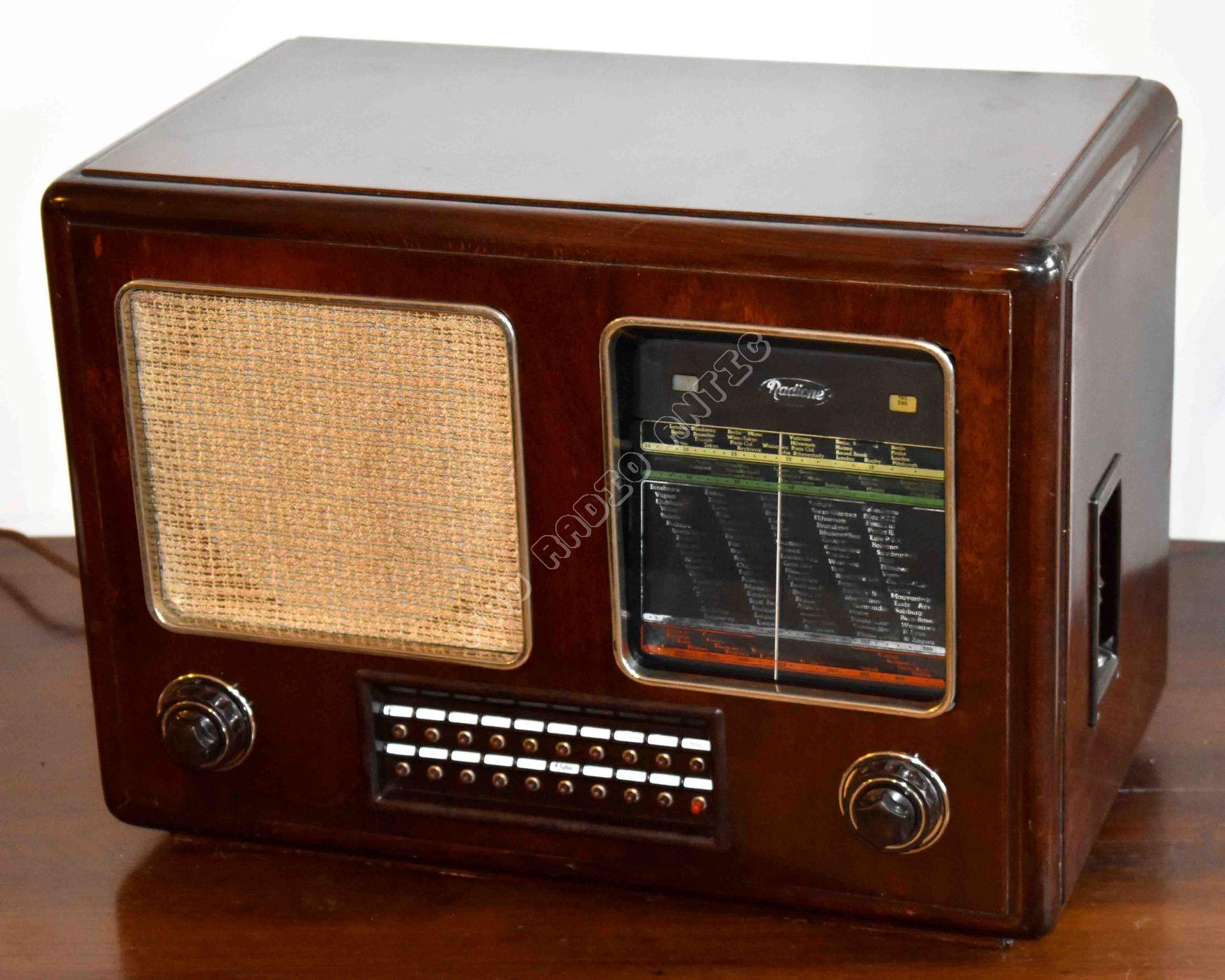

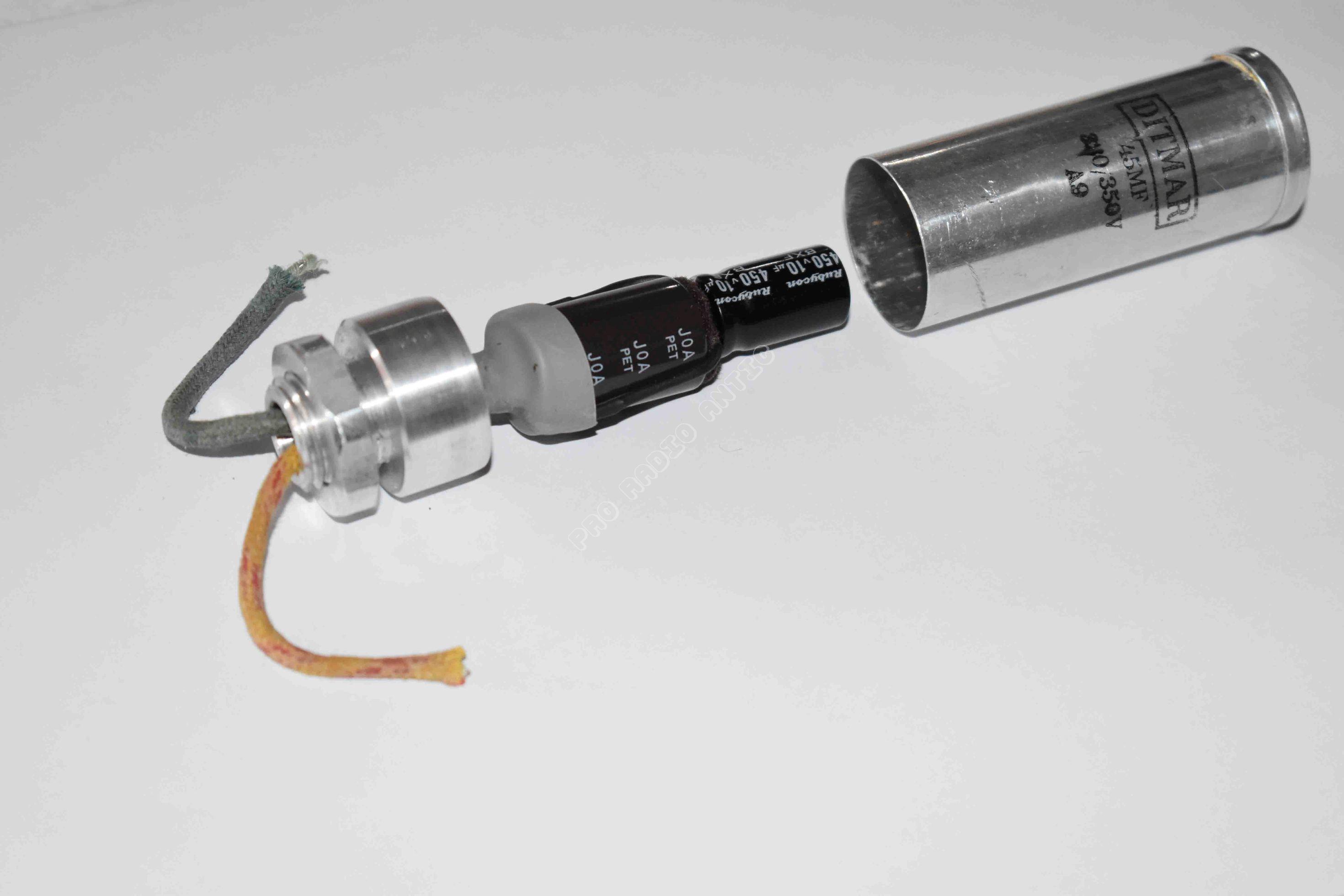

Carcasa din lemn este o carcasa integral reconstruita dupa modelul original. Tehnologia moderna nu a putut insa reproduce si furniruirea muchiilor si a colturilor rotunjite, asa incat acestea au fost realizate din lemn masiv, consolidate pe interior si frezate la exterior, cu urmarirea profilului original atat pe cat a fost posibil. In general tot ceea ce am reinnoit in cadrul restaurarii, am reinnoit cu pastrarea designului elementelor de epoca, ilustrand aceastea si in cateva imagini postate.

Dincolo de eforturile de punere de acord a piesei (in ansamblul ei) cu realitatea epocii, am acum onoarea sa impart cu Dumneavoastra - vizitatorii acestei rubrici, una dintre marile bucurii ale pasiunii: aceea ce inseamna readucerea la viata a unui aparat despre care multi inca nici nu isi inchipuie ca ar mai exista, sau ca ar fi existat vreodata.

Va multumesc pentru vizualizare.
