NEPTUN 1-S

Electronica S701T NEPTUN 1-S

Adauga la favorite

Adauga Comentariu

Imagini

marire

Apasati pe imagine pentru a-l deschide. Apasati pe

marire pentru a vedea imaginea pe tot ecranul.

Producator:	Electronica
Model:	NEPTUN 1-S
Tip:	S701T
Tuburi:	2xBF215, 3xBF214, BC108, 2xEFT323, EFT373, 2xAC180K si 5 diode
An fabricatie:	1972
Aceasta inregistrare a fost actualizata in data de 06/09/2023

Descriere

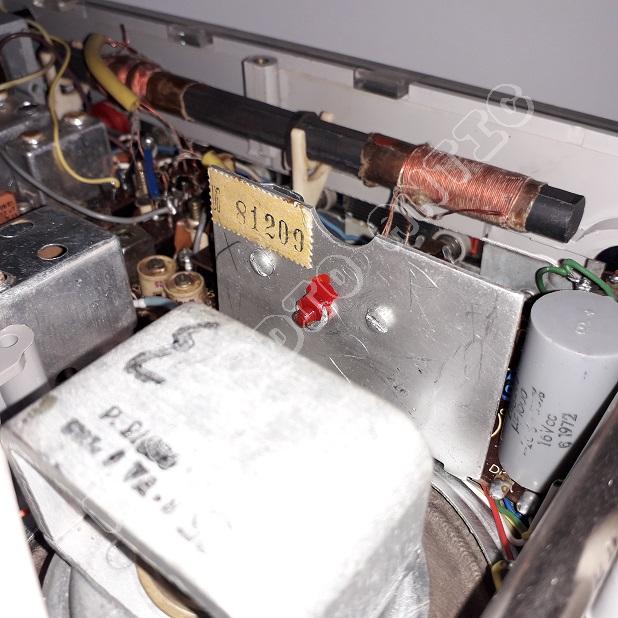

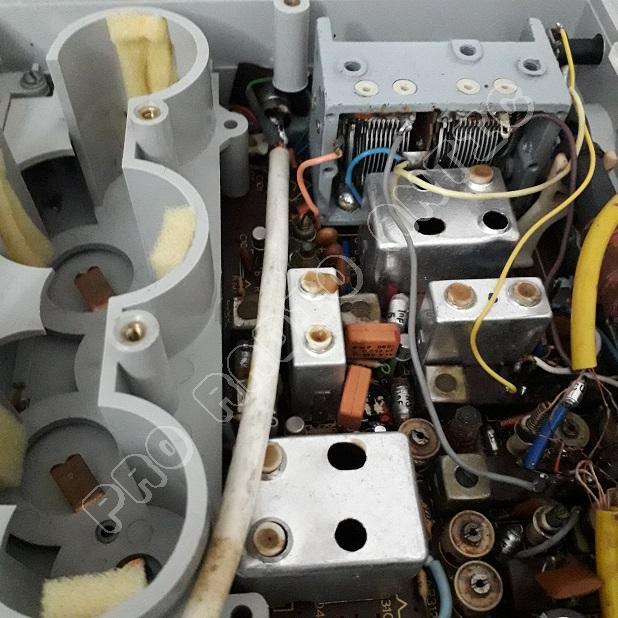

NEPTUN 1-S este al doilea din familia NEPTUN, familie de radioreceptoare conceputa de domnul ing. Theodor Badarau si colectivul de proiectanti din CS1 in cadrul Uzinei Electronica, a carei schema insuma toata experienta acumulata de-a lungul timpului. Primul radioreceptor din aceasta familie, Neptun 1, cel cu tranzistoare cu Ge, se pare ca a avut o existanta efemera deoarece s-a trecut in scurt timp la echiparea cu tranzistoare planare cu Si intrate in fabricatie la IPRS. Performantele acestei familii de receptoare radio era net superioara fata de MAMAIA, astfel ca, in 1970 prima serie de Neptun 1 (S701 T), intra in fabricatie. Aparatul prezentat este un Neptun 1-S (varianta pe Si) fabricat in anul 1972 seria 81209, care a fost reconditionat, apoi reglat si aliniat conform caietului service. Acest tip de radioreceptor este construit pe o monoplaca (cod: P10837) ce contine toate componentele, mai putin mufele, antena si difuzorul, avand UM, UL, US si UUS. Este de remarcat ca etajul de intrare pentru UUS este dispus pe placa si nu ca modul separat atasat la condensatorul variabil, cum vom vedea la urmatoarele variante (Ex. NEPTUN 2). Placa de cablaj imprimat este fixata pe un sasiu injectat din plastic (care este un pic modificat fata de cel de la Neptun 1) care contine si suportul pentru baterii, caseta fiind completata de cele doua capace, frontal si cel posterior (care acum este fixat cu trei suruburi de sasiu), acesta continand si capacul bateriilor. Masca din plastic transparent (care are acum opt urechi de fixare), acopera scala ce se deosebeste ca design fata de Neptun 1 prin faptul ca acum este inscriptionata prin serigrafiere cu negru pe fond alb, avand o zona longitudinala rosie pentru marcarea frecventelor pe UM.

Proprietar	Vezi profil
	Simion Mihai Adresa pentru corespondenta: Aceasta informatie este confidentiala, disponibila exclusiv membrilor autentificati. Obiectul apare in

Nota:

Sandu Anton a acordat nota
Borbilau Ioan a acordat nota

Adauga comentariu

Comentarii
Moderator	Sandu Anton a spus in data de 2025-09-15 21:43:17 frumos design , excelente explicatii !
