In anul 1926 firma germana Loewe-Audion GmbH scoatea pe piata de profil primul tub electronic multisistem.

  Dispozitivul era format din trei triode montate intr-un singur balon de sticla vidat, impreuna cu doua condensatoare fixe si patru rezistente fixe, necesare pentru constructia unui receptor radio complet. Pentru impiedicarea contaminarii vidului, componentele pasive au fost sigilate in tuburi de sticla proprii.

Singurele alte parti necesare pentru construirea unui receptor radio mai erau elementele de acord si speakerul.

            Mai mult sau mai putin indreptatit acest tip de tub a fost supranumit si stramosul circuitelor integrate, desi inventia dispozitivului nu a avut ca obiective miniaturizarea componentelor ori deschiderea mai devreme a erei circuitelor integrate, ci a constituit o solutie tehnica pentru a eluda impozitele foarte mari percepute detinatorilor de radioreceptoare din acea perioada, in functie de numarul de tuburi aflate in componenta aparatului. Astfel a fost impulsionata vanzarea atat a dispozitivului cat si a aparatelor care il utilizau.

            Aparatul prezentat in aceasta colectie a fost construit in perioada aparitiei tuburilor multisistem ( *), mai precis dupa anul 1927, cand a aparut varianta 3 NF BAT, pe care acest radioreceptor o utilizeaza, constructorul fiind anonim.

Pentru repunerea in functiune am refacut conform prezentarilor de epoca  - disponibile pe site-uri de profil - parte dintre conexiunile care lipseau si am completat schema cu elementele de conectica necesare. Scala aparatului, deteriorata de vreme am reprodus-o identic dupa cea originala, iar intrerupatorul l-am reconstruit din propriile parti, armate si ramforsate acolo unde a fost necesar, fara a afecta aspectul de epoca.

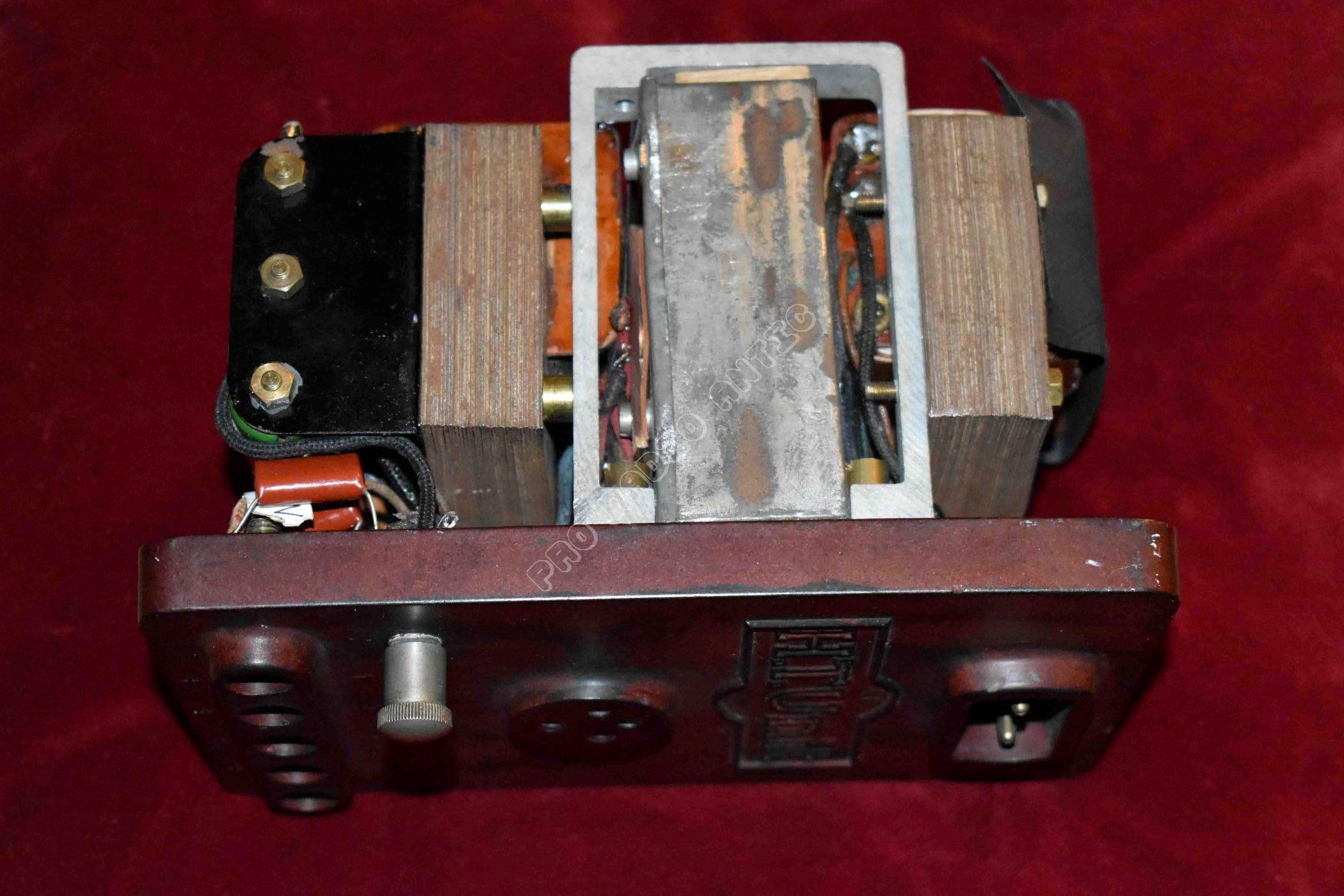

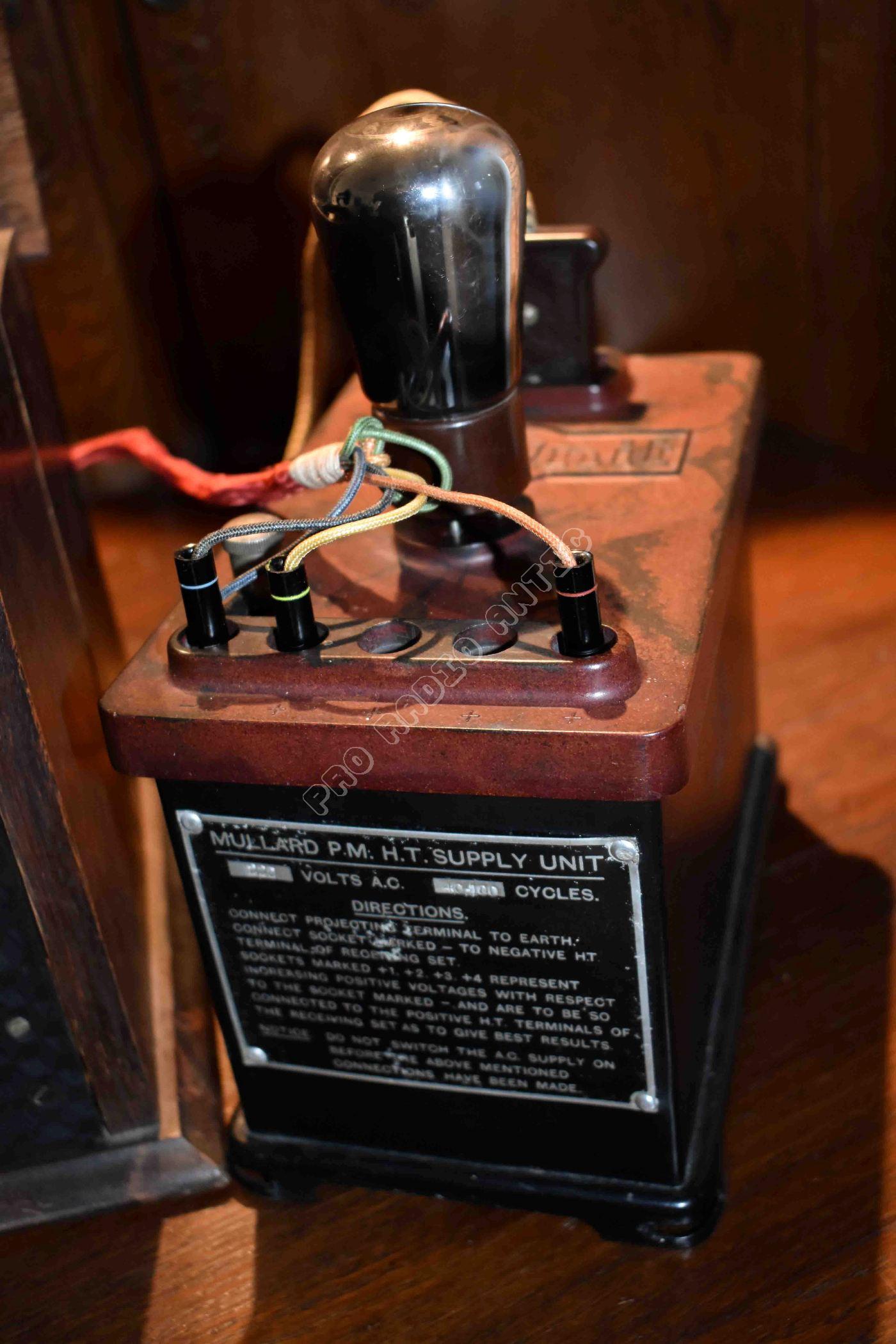

O contributie proprie pentru functionarea acestui aparat ca in anii sai de glorie este adaptarea speciala a unei surse de tip Battery Eliminator produsa de firma Mullard, careia i-am mai adaugat doua infasurari de bobinaj si doua circuite de redresare si filtrare, unul de tensiune fixa (4 V_cc) pentru filament  si unul de tensiune reglabila pentru circuitul grilelor G₂ si G₃. Aceste circuite le-am construit in interiorul cutiei originale care initial adapostea acumulatorii sursei, astfel incat aspectul fizic al sasiului acesteia nu tradeaza nici cea mai mica urma de "contaminare" cu tehnologia moderna. Am anexat prezentarii imagini inclusiv despre componenta sursei de alimentare.

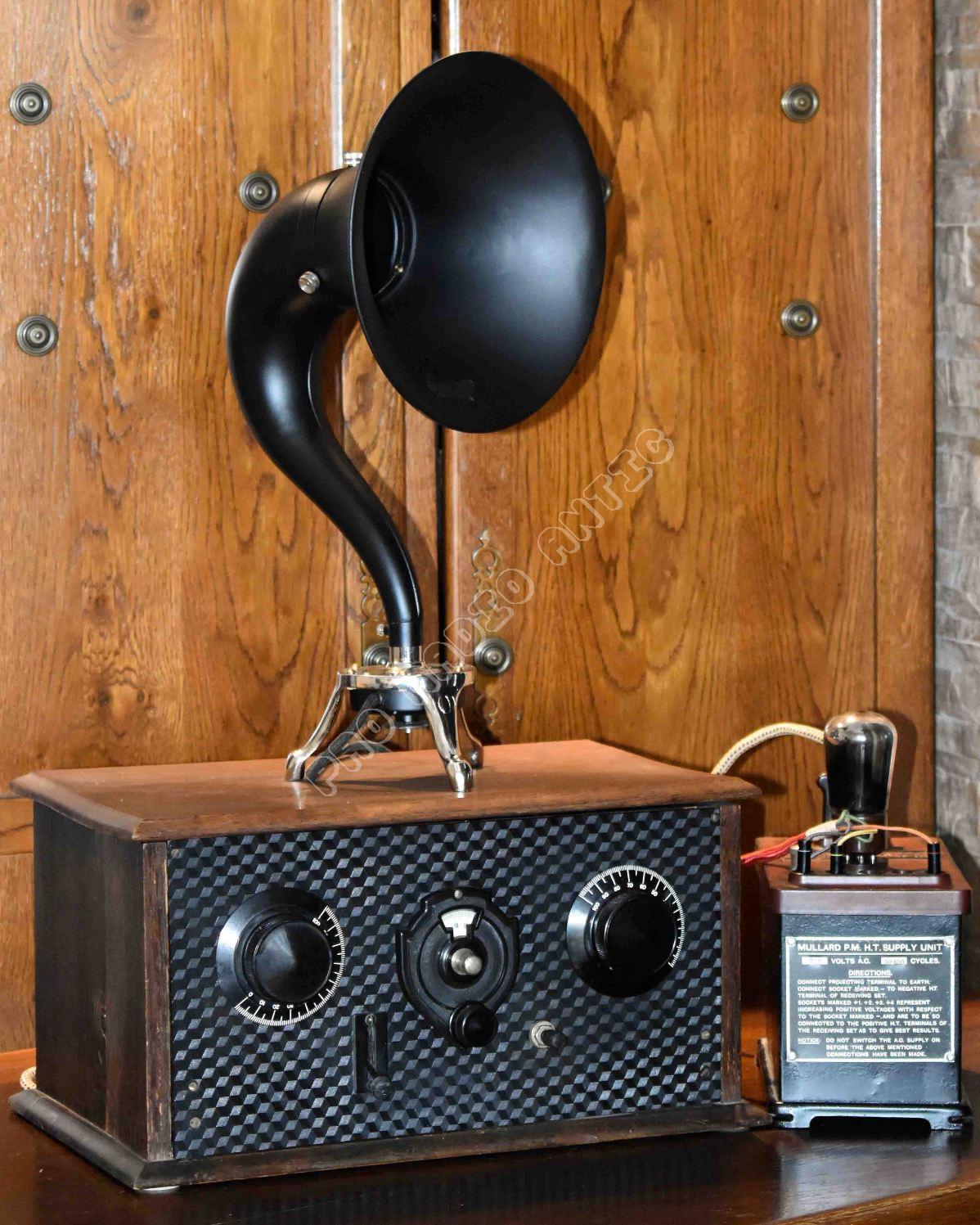

Aparatul functioneaza si este prezentat impreuna cu un speaker Grawor, model Perkeo, fabricat in anul 1928, restaurat tot de catre subsemnatul.

Alatur incheierii acestei scurte prezentari bucuria reusitei unui proiect in care imi regasesc o parte din suflet.

Va multumesc pentru vizualizare.
