Producator:	Electronica
Model:	S632T-Electronica
Tip:	S632T-Electronica
Tuburi:	6 Tranzistoare si 1 Dioda
An fabricatie:	1963
Aceasta inregistrare a fost actualizata in data de 17/12/2021

Descriere

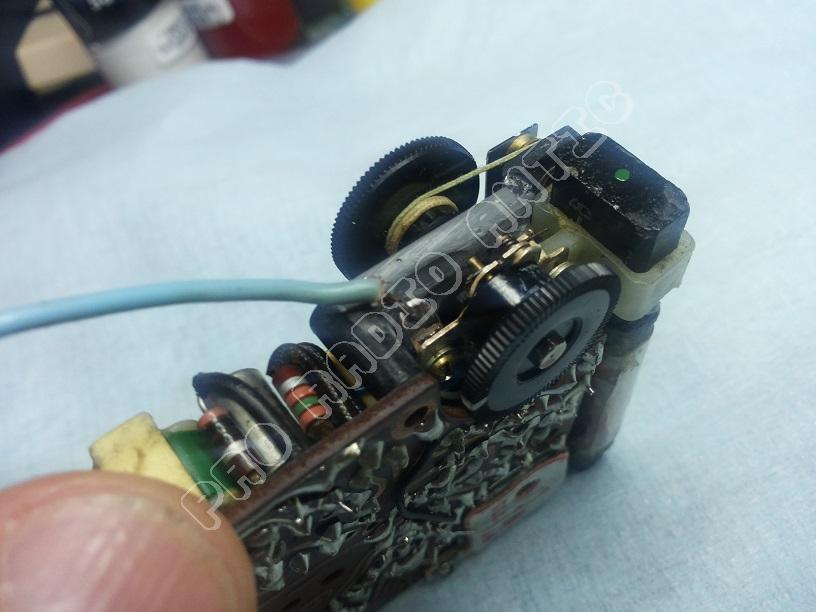

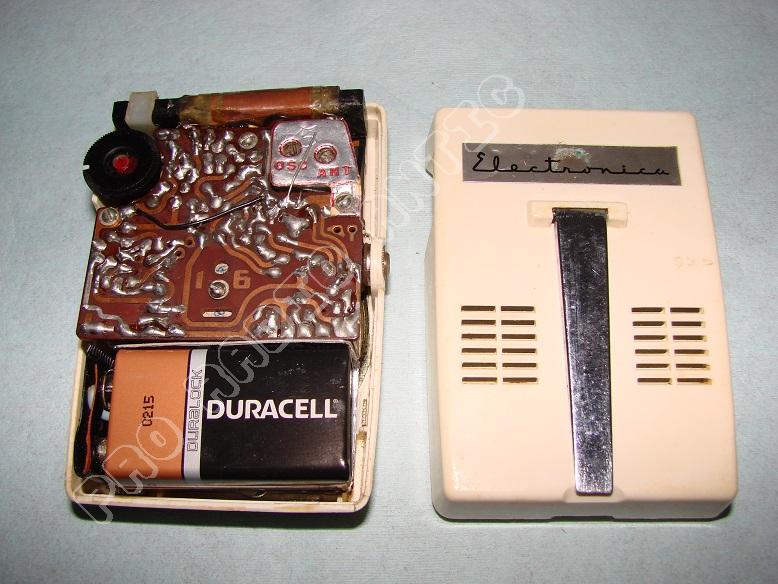

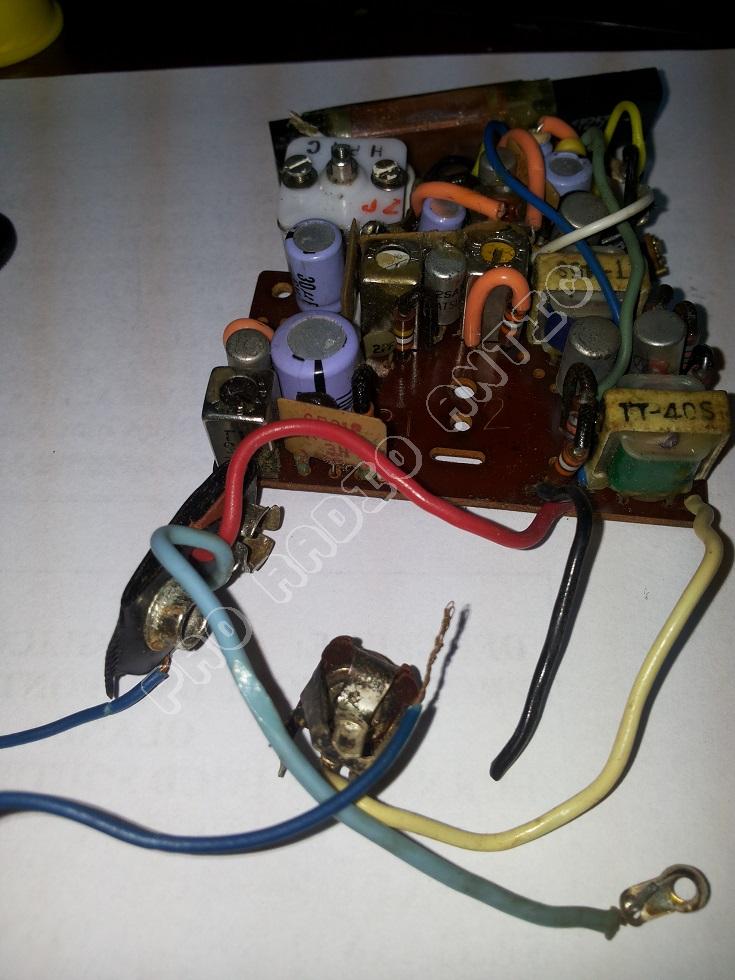

Este primul aparat de radio "de buzunar" fabricat (mai bine zis asamblat) la Uzinele Electonica dupa o licenta Matsushita Electric Industrial CO., LTD a radioreceptorului National T53. De multe ori stand si uitandu-ma la acest aparat nu imi vine sa cred ca apartine anilor 1963. Proiectarea placii de cablaj imprimat este o bijuterie, respecta cu strictete toate cutumele impuse proiectarii in RF. Foloseste bobine miniatura cu capacitate de acord inglobata. Foloseste circuite (ce-i drept simple) hibride: capacitate/rezistor ceea ce reduce intrucatva volumul, daca ne gandim ca acest aparat are (culmea!) si doua transformatoare de audiofrecventa. Te-ai astepta la asemenea grad de inghesuiala sa piuie sa tiuie dar culmea, nici un acros! Din punct de vedere mecanic, sasiul de plastic injectat, cu insertii metalice, admirabil proiectat, de care se fixeaza placa de cablaj imprimat, are rol si de suport pentru potentiometru, condensator variabil (condensator variabil care are integrate si condensatoarele trimer) cu tot cu mecanismul de scala si indicator toate aranjate la mare precizie, este uimitor. Este de apreciat vointa de a uzina un astfel de aparat pentru ca noi doream nu numai asamblarea ci si integrarea in fabrictie; la acel moment, clar nefiind posibil. Prin anul II de liceu am incercat si eu repararea acestui aparat al tatalui meu, fiind incurajat si de maistrul instructor (domnul Stefan) dar am dat gres. Cu schema in fata fiind, "am gasit o eroare pe placa": in schema din cartea de scheme, terminalul 1 al celui de-al treilea transformator de FI figura ca fiind legat la masa (pe placa nu era) ...... asa ca l-am legat la masa, a iesit fum din trafo FI si asta a fost tot...!

P.S.: Dupa multi ani am indraznit sa reconstitui cel de-al treilea trafo-FI si iata ca acum aparatul functioneaza nesperat de bine!
