Producator:	Electronica
Model:	MONDIAL
Tip:	S747T
Tuburi:	2xBF215, 2xBF214, BC108, EFT313, EFT373, EFT323, 3xAC180K si 8 diode.
An fabricatie:	1974
Aceasta inregistrare a fost actualizata in data de 20/09/2023

Descriere

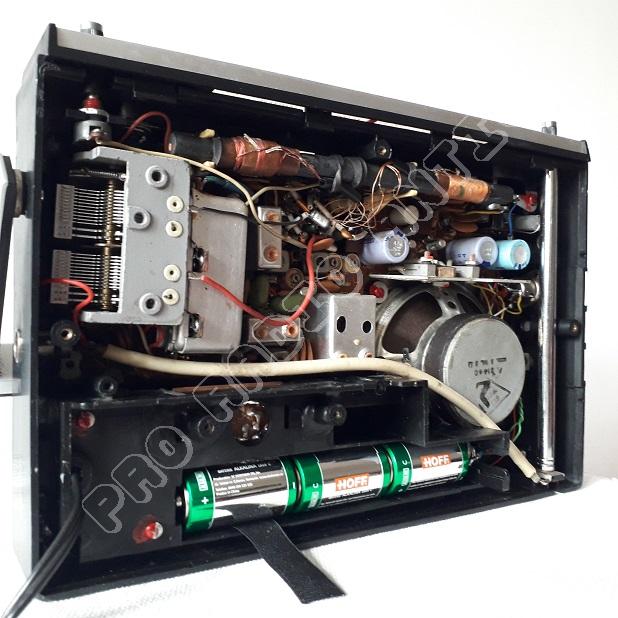

Radioreceptorul MONDIAL este ultimul radioreceptor portabil cu tranzistoare fabricat in Uzinele Electronica si este de fapt o imbunatatire functionala a RR NEPTUN 2 in sensul ca alimentarea a fost configurata cu baterii R14 in loc de R20 (deci mai mici) ce au fost altfel pozitionate incat s-a creeat un spatiu suficient pentru incorporarea unui alimentator parametric cu tranzistor serie. In rest AGS-ul (ansamblul general sasiu) a ramas practic neschimbat, schema, cu exceptia circuitului de intrare pe UUS si a rezistentei de sarcina a primului tranzistor, este aceeasi. Este de remarcat aici solutia tehnica pentru schimbarea alimentarii din retea la baterii si invers: introducand stecherul intr-un locas special din compartimentul bateriilor, se activa printr-un contact alimentarea de la baterii fara a exista posibilitatea ca RR sa fie alimentat concomitent din retea si de la baterii. Referitor la design-ul carcasei se remarca asemanarea cu carcasa RR NEPTUN 2 fara a avea insa masca de Al inscriptionata ci cu masca din plastic asemanator cu carcasa, inscriptiile fiind in relief rezultate din matrita de turnare insa cu ornamentele laterale din Al . Nici butoanele comutatorului de game nu sunt ca la Neptun 2, ci sunt butoane cilindrice din Al extrudat si apoi eloxat cu miezuri interioare din plastic. Butoanele potentiometrului, al acordului, al acordului fin precum si capatul antenei au ramas neschimbate ca forma. Radioreceptorul MONDIAL prezentat a fost fabricat in anul 1974. A fost reconditionat si functioneaza bine.
