Producator:	Electronica
Model:	SOUNDESIGN
Tip:	3480C

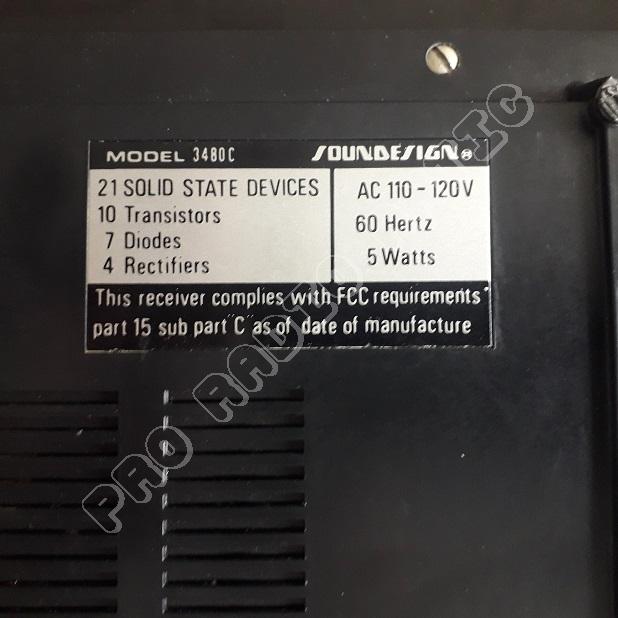

Tuburi:	10 tranzistoare si 11 diode din care 1 varactor si 4 redresoare
An fabricatie:	1976
Aceasta inregistrare a fost actualizata in data de 22/09/2023

Descriere

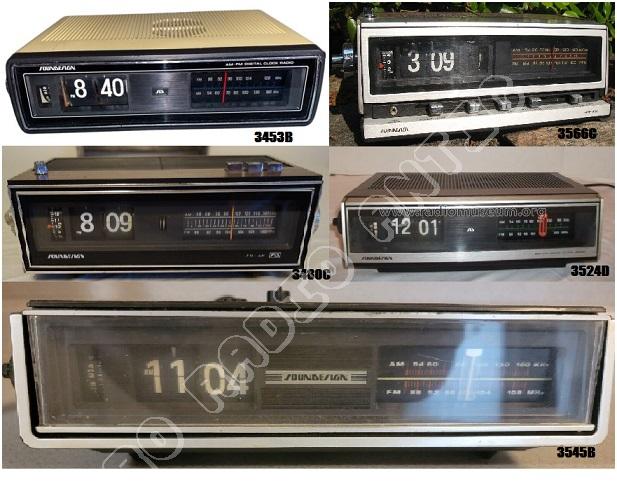

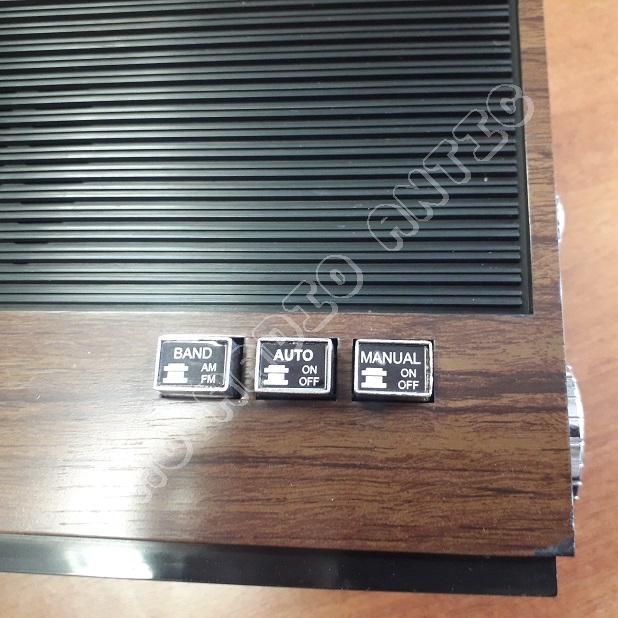

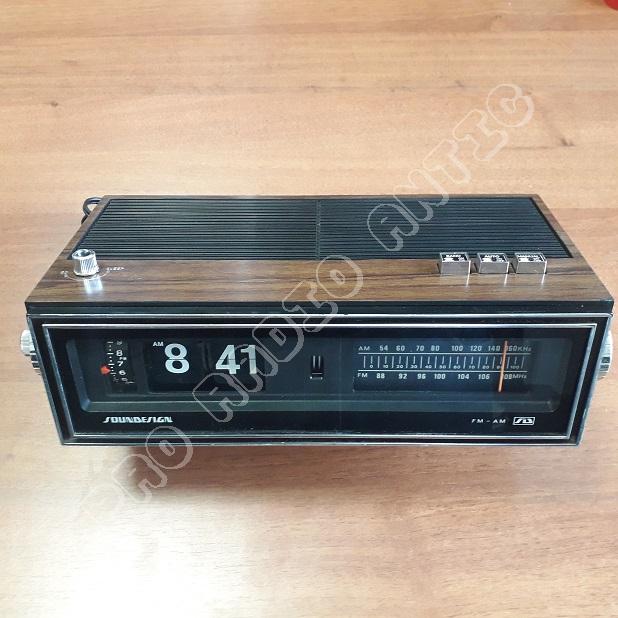

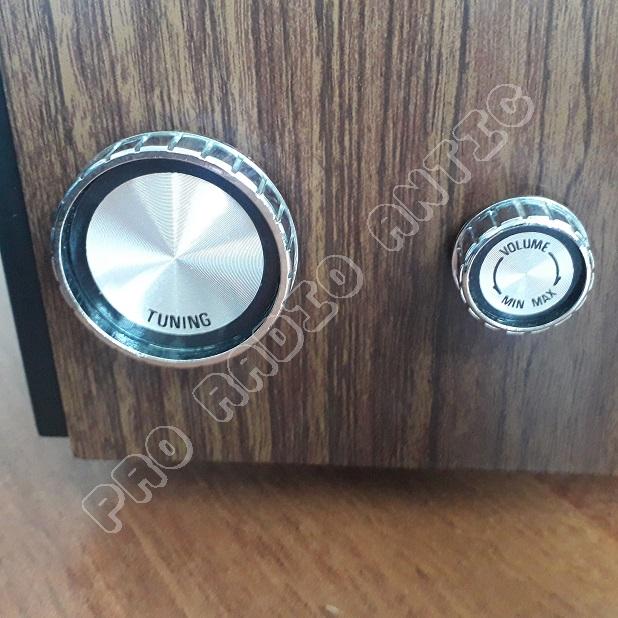

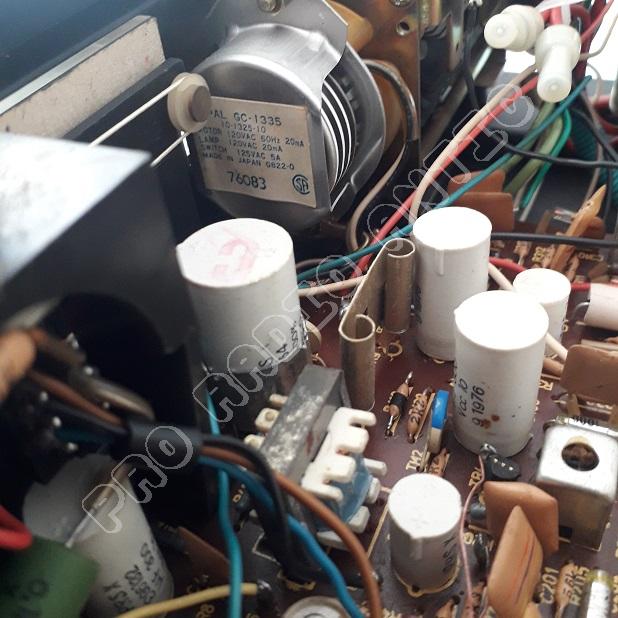

SOUNDESIGN este numele unei familii de radioreceptoare cu ceas fabricate de Uzinele Electronica (dar si de alti producatori, Ex. Hong Kong). Aceste radioreceptoare de tip stationar, ce incorporau un ceas de tip Flip-Cloc, produs de firma COPAL din Japonia, au fost fabricate sub contract cu firma SOUNDESIGN, pentru a fi exportate in SUA. Aceste radioreceptoare au fost fabricate in mai multe variante, 5 la numar dupa datele publicate de Electronica, pe care le prezint intr-una din fotografii. Fabricate inca din 1975, pentru a fi exportate in SUA, aceste radioreceptoare aveau ceasul actionat de un motor sincron cu frecventa retelei de 60 Hz, fiind alimentate la 120Vc.a. Aparatele de radio, aveau doua lungimi de unda UM si UUS (88-108MHz). Ulterior, au fost fabricate de catre Uzinele Electronica si radioreceptoare asemenatoare cu SOUNDESIGN 3480C sub denumirea CRONOS pentru piata din Romania si JUNIOR si BROWNI pentru export in Europa (norma CCIR), alimentate la 220V/50Hz. Aparatul prezentat este varianta SOUNDESIGN 3480C care este conceput pe o monoplaca dispusa orizontal, pe aceasta fiind montat un sasiu de plastic pe care sunt dispuse comutatoarele, bara de ferita, potentiometrul, condensatorul variabil impreuna cu mecanismul scalei, scala ce este iluminata doar in timpul functionarii radioreceptorului cu un bec tip baioneta, de putere redusa, lumina propagandu-se linear prin geamul scalei. Sistemul de comutatoare are functie de pornit-oprit, comutare game de unda dar si functii ce opereaza impreuna cu ceasul (pornire la ora fixata si oprire temporizata). Ceasul electric, de tip flip-clock, are un afisaj mare, vizibil, fiind iluminat permanent de un bec cu neon si impreuna cu AGS (ansamblul general sasiu) este dispus intr-o caseta din plastic cu suprafetele exterioare superioare ce imita lemnul. Toate componentele sunt IPRS si Electronica cu exceptia ceasului care este COPAL. Trebuie sa remarc acuratetea montajului, avand componentele cu marcajul pe aceeasi parte si al cablarii, cu firele prinse in cleme si in varnish. Celelalte variante constructive ale RR Soundesign au fiecare atat placa electronica cat si dispunerea elementelor de comanda si/sau caseta diferite. Radioreceptorul de fata, cu seria 22786, a fost fabricat de Uzinele Electronica in anul 1976 si a fost exportat in SUA. L-am gasit in Cicero, Illinois, SUA si............l-am adus acasa. A fost o adevarata placere sa-l revizuiesc, sa-l curat, sa-i reconditionez masca fata, sa refac inscriptionarea de pe clape si sa-i verific parametrii, alimentand-ul fireste la 120V/50Hz. Functioneaza perfect, nu a trebuit ajustat nici un reglaj.

Nota: Este locul sa remarc un fapt deosebit de important referitor la productia de aparate de radio si televizoare fabricate la Uzinele Electronica si e momentul sa il parafrazez pe Domnul Inginer Eugen Statnic care ne-a fost baci timp de aproape 20 de ani: Uzinele Electronica era unicul exportator din est care exporta in vest!
