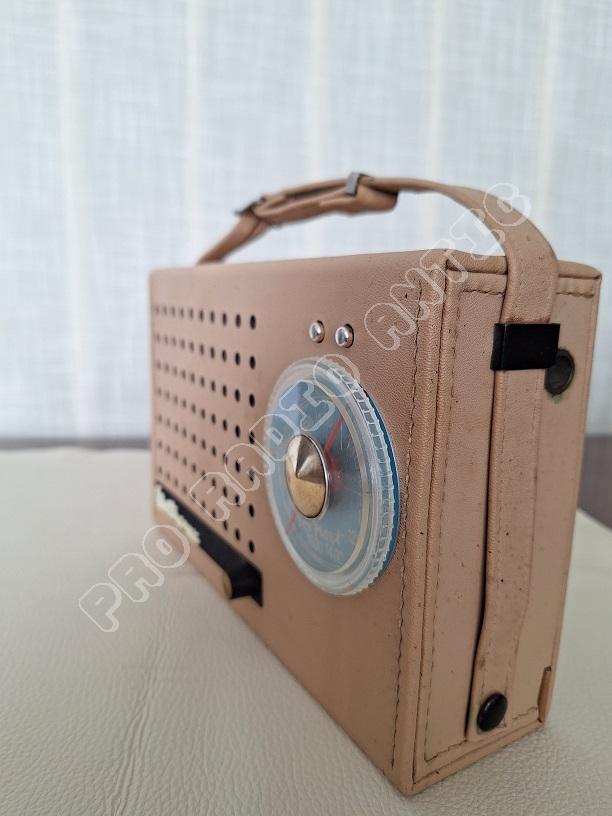

Electronica S605T SPORT

Adauga la favorite

Adauga Comentariu

Imagini

marire

Apasati pe imagine pentru a-l deschide. Apasati pe

marire pentru a vedea imaginea pe tot ecranul.

Scheme PDF

1720629365_schema.pdf

Producator:	Electronica
Model:	SPORT
Tip:	S605T
Tuburi:	2xSF.T107, SF.T106, 2xSF.T151,2xSF.T121, SFD110
An fabricatie:	1960
Aceasta inregistrare a fost actualizata in data de 10/07/2024

Descriere

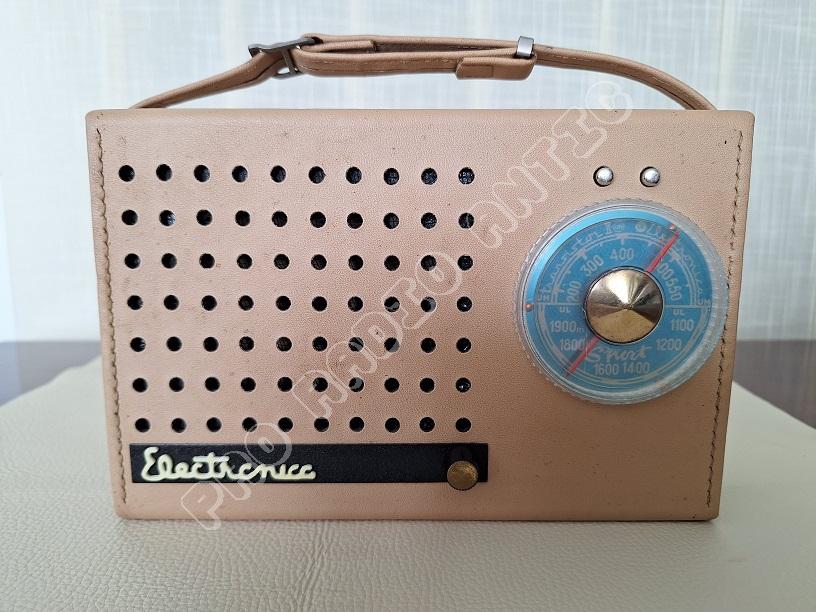

Radioreceptorul SPORT S605T marcheaza o etapa importanta in parcursul dezvoltarii productiei de radioreceptoare la Uzinele Electronica. S-a vrut a fi un „radio pentru toti oamenii muncii” cum se spunea pe atunci, un radioreceptor simplu ieftin si eficient din punct de vedere tehnologic ce a putut fi produs apoi sub licenta, cu denumirea Turist S605T2 si apoi varianta Turist S615T ale carui componente au fost asimilate aproape in totalitate in productia Uzinei Electronica si a fost produs in serie foarte mare. Spun aproape in totalitate, deoarece pana la sfarsitul productiei acestor radioreceptoare, condensatorul variabil si difuzorul inca se mai importau.

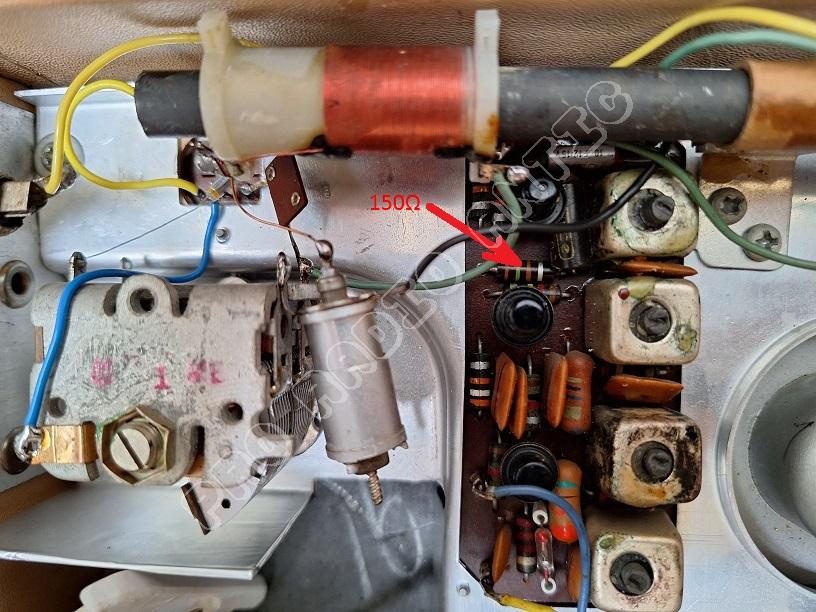

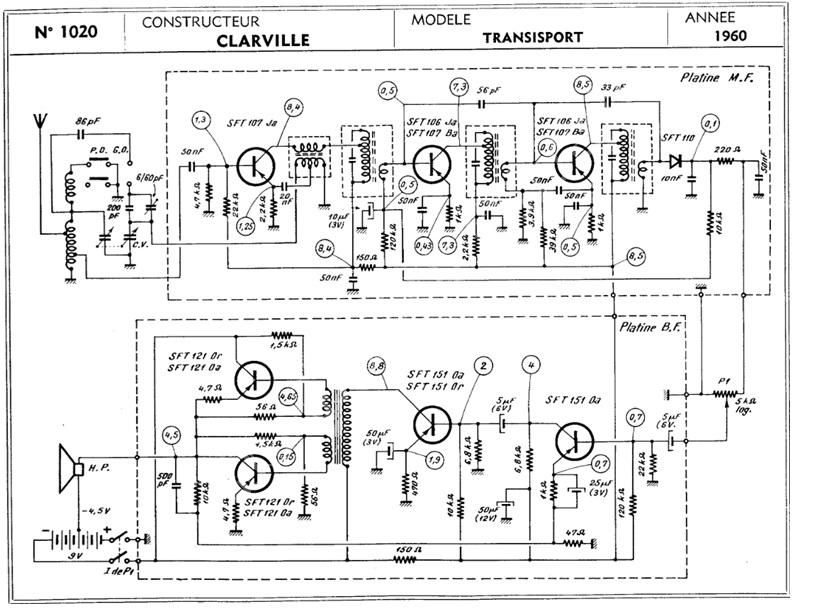

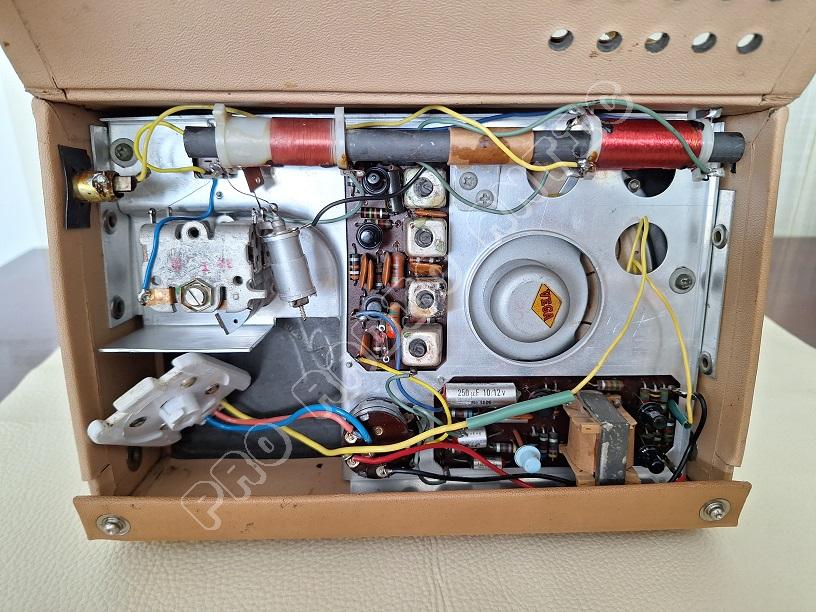

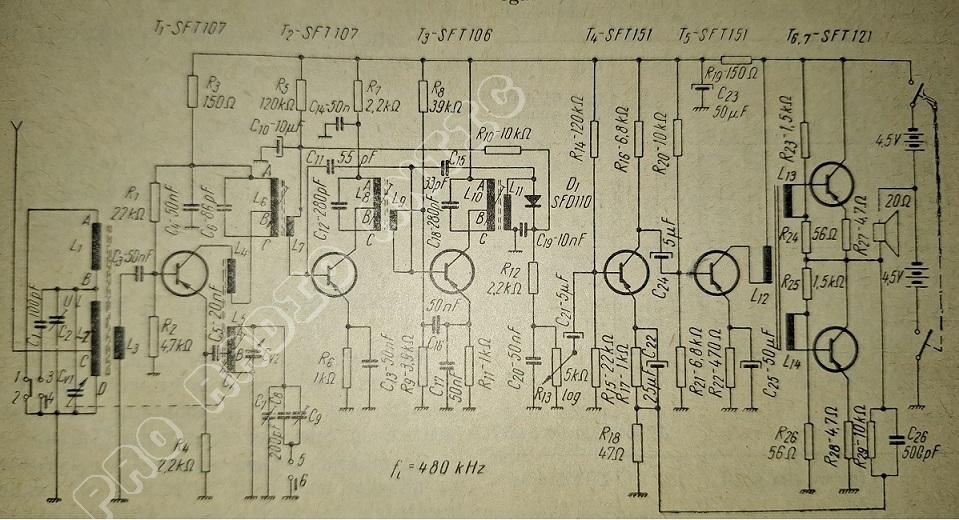

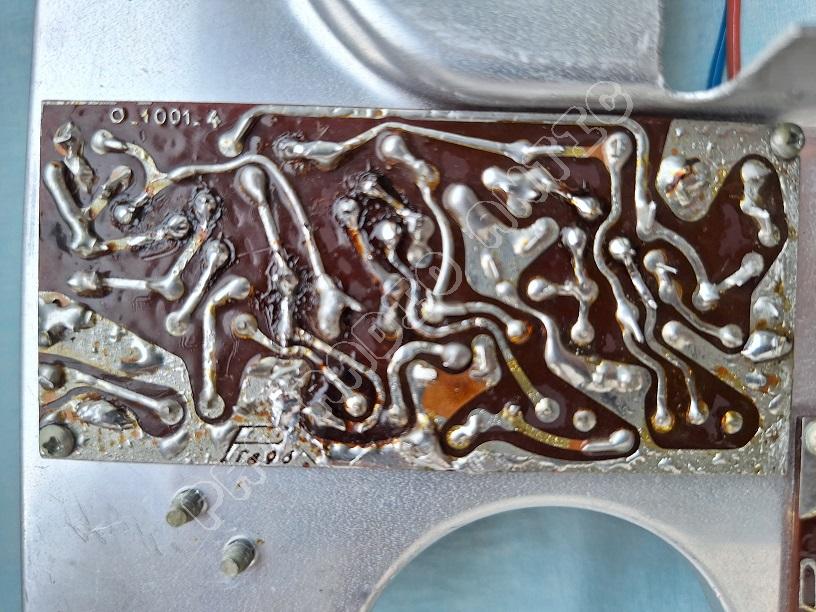

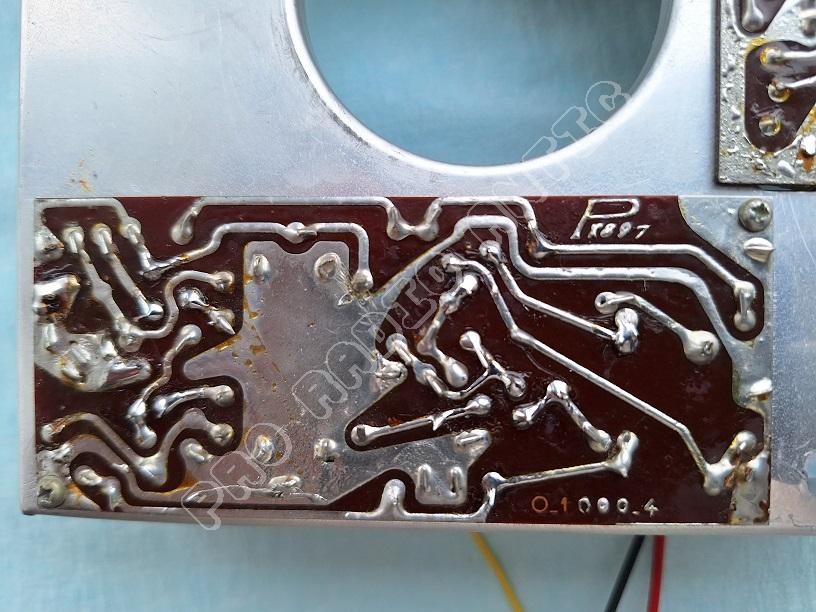

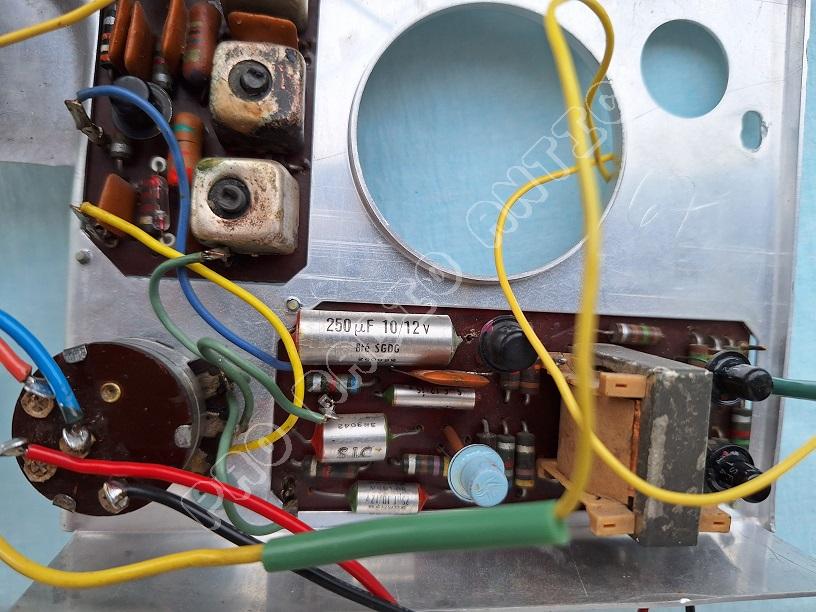

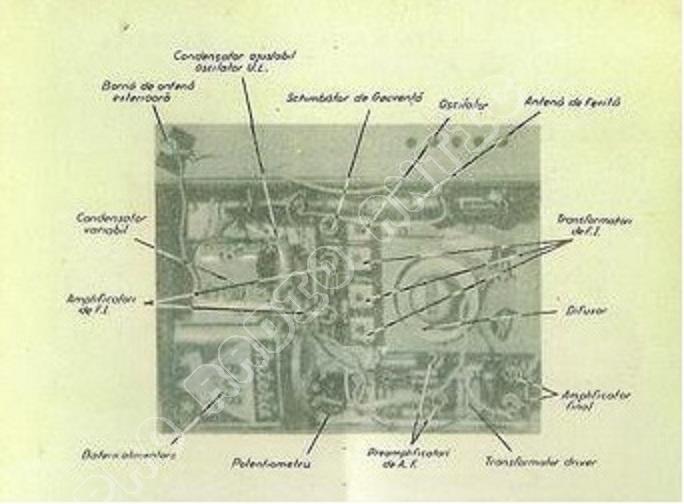

SPORT S605T, este un radioreceptor ce a fost asamblat cu seturi importate din Franta ale radioreceptorului Transisport, marca Clarville fabricat de „ Compagnie Générale de T.S.F.” ce se comercializa in Franta la un pret de 189 N.F. Schema acestui radioreceptor (cu o schema a circuitului de intrare usor modificata fata de Transisport), este o schema deosebit de robusta, fiind structurata pe doua module: RF, ce contine trei tranzistoare de inalta frecventa 2xSF.T 107 si 1x SF.T 106 si o singura dioda SFD 110 iar in amplificatorul de joasa frecventa patru tranzistoare, 2xSF.T151 in preamplificator si driver si 2xSF.T121 in etajul final care este echipat doar cu un singur transformator, cel driver, deoarece difuzorul are impedanta ridicata (20 Ohmi) si este conectat la jumatatea tensiunii de alimentare, fara a mai fi nevoie de condensator de cuplaj. Spuneam mai inainte ca acest radioreceptor beneficiaza de o schema robusta deoarece admite tolerante mari ale componentelor (asta explica si de ce multe astfel de radioreceptoare, Sport sau Turist, functioneaza satisfacator si dupa atatia ani, timp in care condensatoarele si rezistoarele si-au modificat semnificativ valorile). Are circuitele de acord si cele ale oscilatorului local, intr-o schema de comutare a gamelor minimalista datorita condensatorului variabil cu sectiuni inegale si circuitul de intrare in configuratie serie/paralel a bobinelor de acord. Etajul de RF este un mixer autooscilator urmat de un amplificator de frecventa intermediara cu trei transformatoare cu primarul acordat, cele doua tranzistoare fiind neutrodinate. Carcasa acestui radioreceptor este construita din carton acoperita cu invelitoare din PVC ce imita pielea, cu o curea pentru transport ajustabila iar capacul spate se inchide cu doua capse. Panoul fata este prevazut cu orificii in dreptul difuzorului, un difuzor plat cu magnet ticonal marca VEGA (totdeauna aceste radioreceptoare au fost echipate numai cu difuzoare VEGA). Tot pe panoul frontal se afla butonul de acord ce este situat deasupra scalei serigrafiate pe un disc de aluminiu fixat prin trei nituri si butonul de volum cu intrerupator incadrat intr-o platbanda neagra metalica ce contine inscriptia „Electronica” in relief, dintr-un plastic destul de fragil care arareori s-a pastrat intect. Radioreceptorul prezentat ce are seria „S 507”, inscriptionata cu tus pe sasiu, este fabricat in 1960 si in afara de defectele oarecum frecvente la acest tip de aparate (un condensator electrolitic cu capacitatea mult diminuata, cu pierderi mari si o sectiune a intrerupatorului atasat potentiometrului ce nu facea contact), in rest circuitele sunt in cea mai buna stare (inclusiv circuitele acordate) iar dupa repararea intrerupatorului si inlocuirea condensatorului cu un altul fabricatie S.I.C. tot din 1960, functioneaza bine. Caracteristic radioreceptoarelor SPORT S605T sunt: inscriptionarea fetei placate a cablajelor imprimate (Pr897/O_1000_4 si Pr896/O_1001_4), setul de tranzistoare in capsula XO1 fabricatie COSEM, condensatorul trimer coaxial cu aer atasat condensatorului variabil pentru reglajul oscilatorului local pe UL, capacitatile de acord ale trafo FI introduse in blindaj, rezistorul R3 cu valoarea de 150 Ohmi si cele 5 condensatoare electrolitice de fabricatie S.I.C.
