Denumire:	UMIDITEX-M

Instrument:	UMIDITEX-M
Instrumente
	Alte informatii:
	Alte informatii: umidimetru cu microunde 8-12Ghz
	An: 1988
Aceasta inregistrare a fost actualizata in data de 14/03/2009

Descriere

Primul umidimetru romanesc in banda X, omologat metrologic in 1989, realizat la ITIM Cluj-Napoca. Colectivul de realizatori: dr.ing Emanoil Surducan, ing. Vasile Surducan

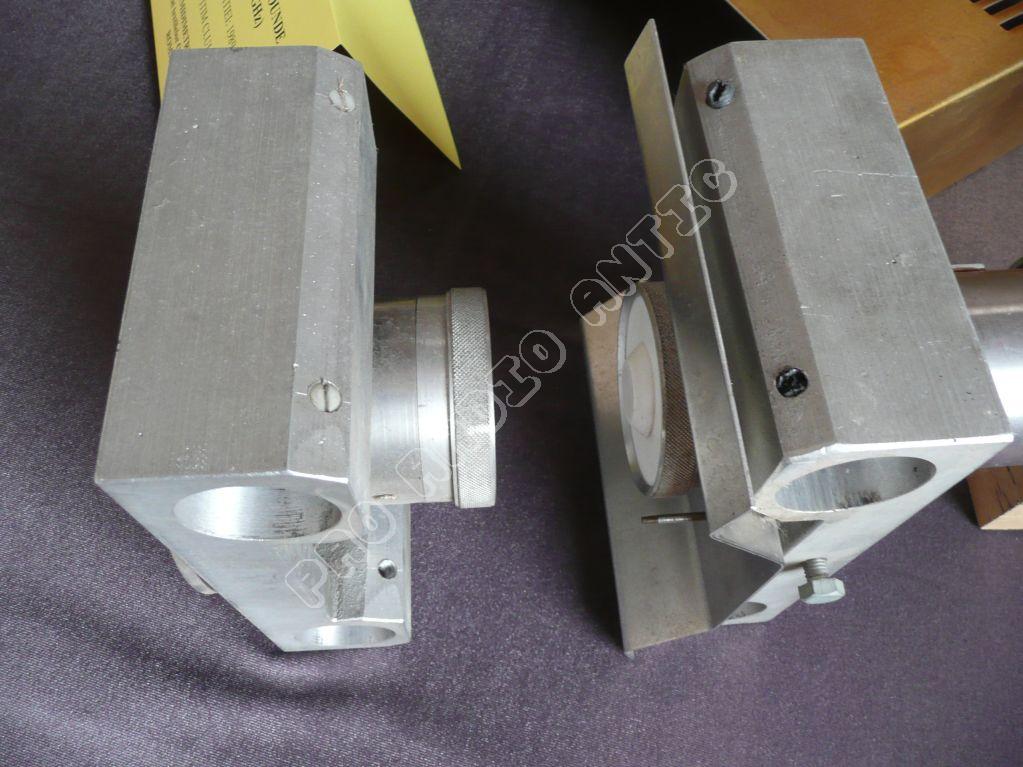

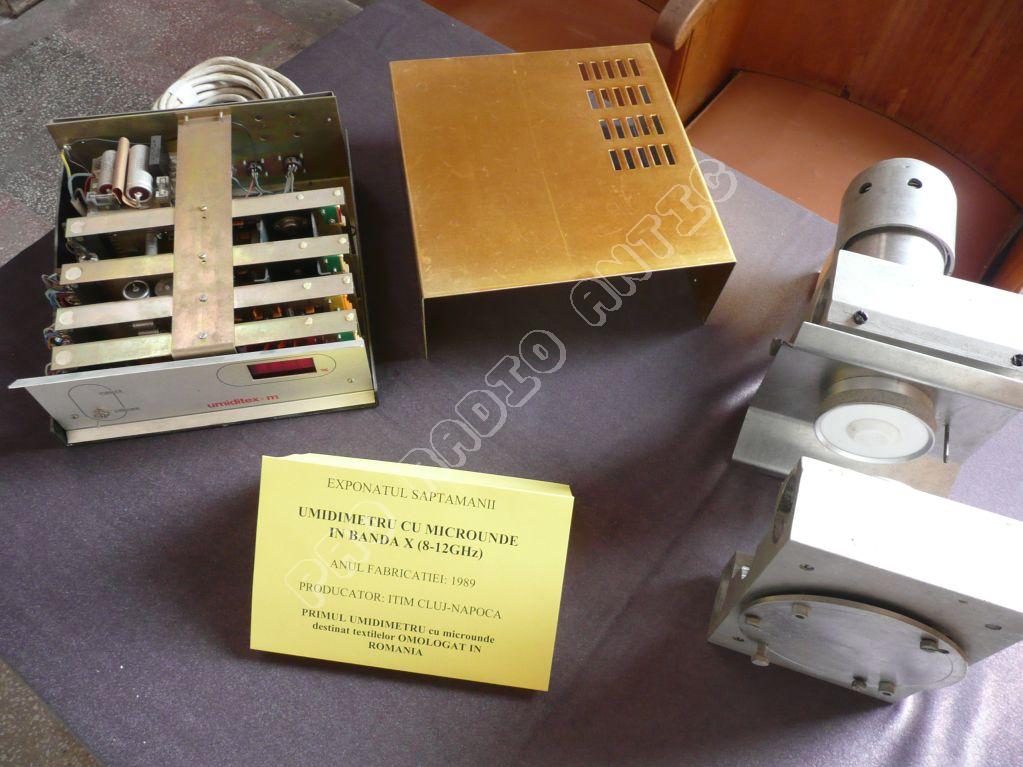

Un emitator de microunde in banda X cu dioda impatt (FABRICATA IN ROMANIA la IPRS Baneasa) trimitea radiatia electromagnetica prin tesatura care se deplasa pe fluxul tehnologic. Un receptor cu dioda schottky (FABRICATA IN ROMANIA la ICCSIT Bucuresti) detecta semnalul atenuat datorita umiditatii, temperaturii materialului si distantei dintre antene. Din acest complex de variabile era extrasa umiditatea prin intermediul unui CALCULATOR ANALOGIC compus din blocuri de logaritmare, antilogaritmare, pentru sumare si pentru diferenta. Cu aceste tipuri de blocuri analogice se poate rezolva cam orice ecuatie matematica. Aparatul livra un semnal unificat 2-10mA proportional cu umiditatea materialului textil ce trecea printre antene. Traductorul de umiditate era termostatat si comunica cu unitatea centrala prin curent unificat. Pozele arata semiconductoarele utilizate pentru domeniul de microunde (dioda Impatt-IPRS, dioda schottky), traductorul (antenele de emisie si receptie) si unitatea centrala. Schema electronica a acestui aparat se intinde pe un cearceaf A0.

A fost cel mai complex aparat caruia i-am proiectat si realizat partea electronica din era ante-revolutie.
